Tutoriel : Remplacement écran MacBook Air 13″ A1466 2013-2017
Écran cassé, fissuré, ou affichage défectueux sur votre MacBook Air 13″ A1466 ? Ce tutoriel complet vous guide pas à pas pour remplacer l’écran, sans connaissances techniques.
Compatible avec les modèles A1466 de 2013, 2014, 2015 et 2017, ce guide illustré vous accompagne dans une réparation précise mais accessible, avec les bons outils.
Retrouvez un affichage net et impeccable sur votre MacBook Air 13″ — évitez les frais de réparation en atelier et effectuez le remplacement vous-même, en toute sécurité.
Modèles concernés :
MacBook Air 13″ A1466 Mid 2013
MacBook Air 13″ A1466 Early 2014
MacBook Air 13″ A1466 Early 2015
MacBook Air 13″ A1466 2017
Pièces nécessaires
Outils nécessaires
Guide de réparation étape par étape

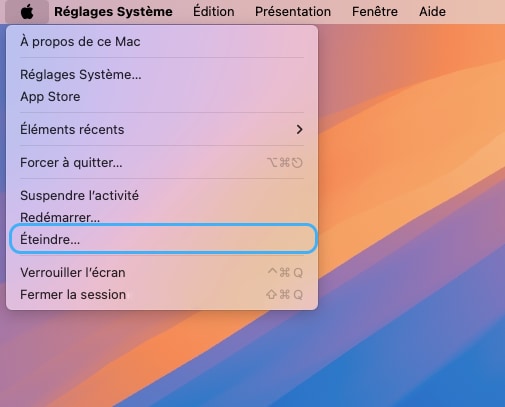

1. Eteindre le MacBook
Eteindre votre MacBook Air et débrancher l’alimentation
🚨 Aucun démontage ne doit être effectué sur un MacBook sous tension
2. Dévisser la coque inférieure
Retirer les 10 vis extérieures du MacBook Air maintenant le capot inférieur à l’aide d’un tournevis pentalobe P5

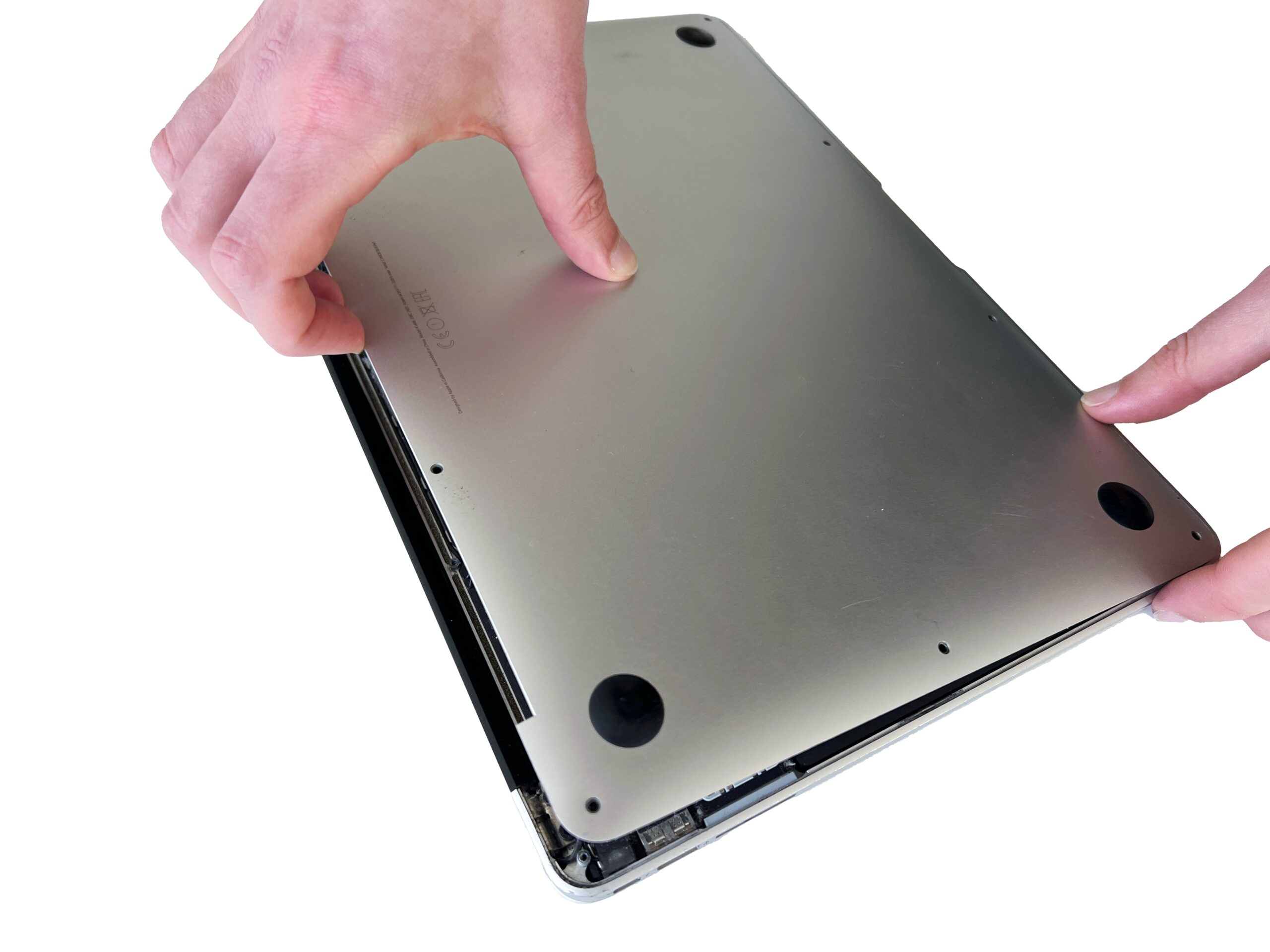

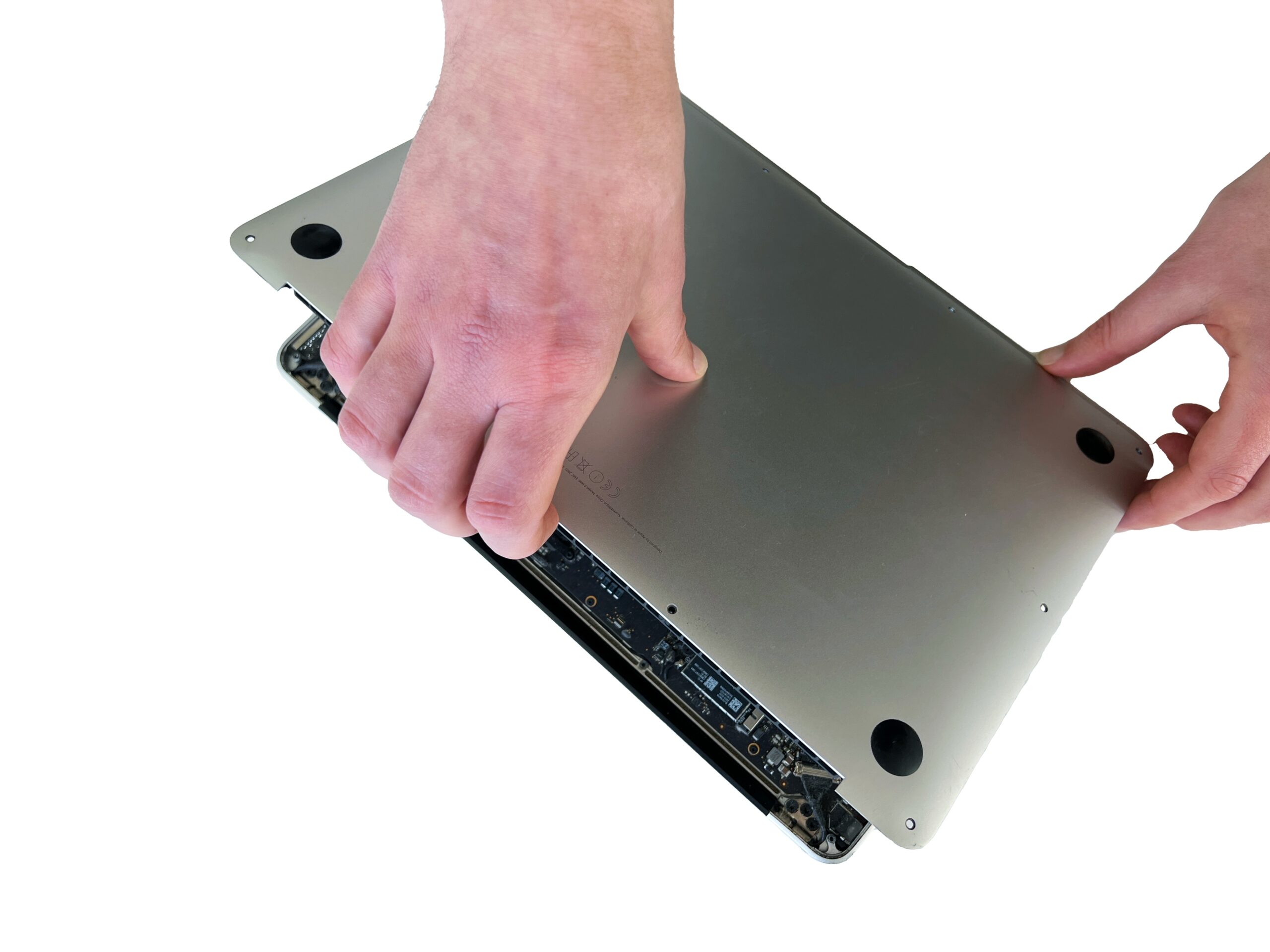

3. Retirer la coque inférieure
Soulever délicatement la coque inférieure à partir de la partie haute pour retirer celle-ci du Mac.
💡 Si le couvercle ne se soulève pas, cela signifie probablement que vous avez oublié une vis !

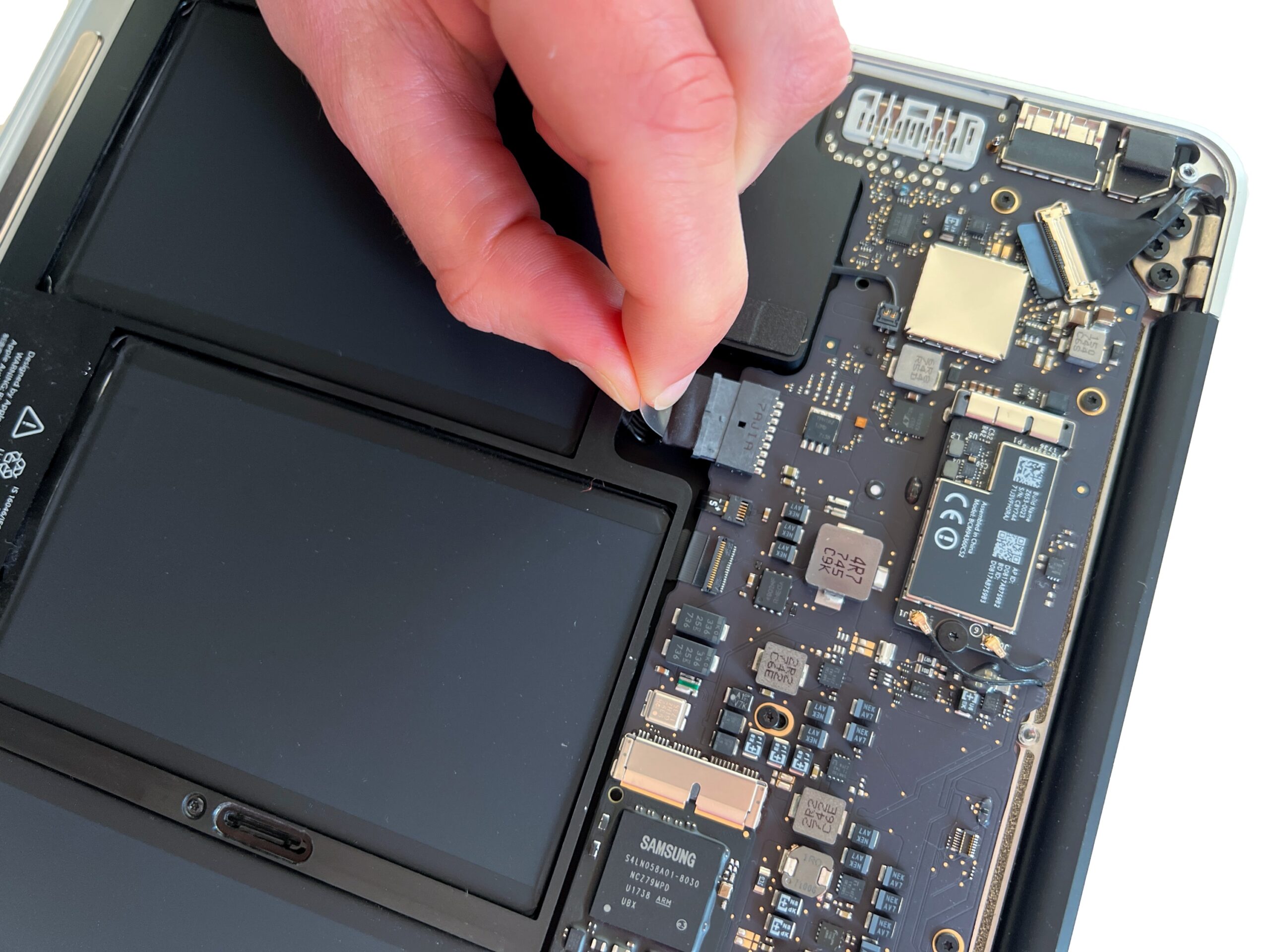

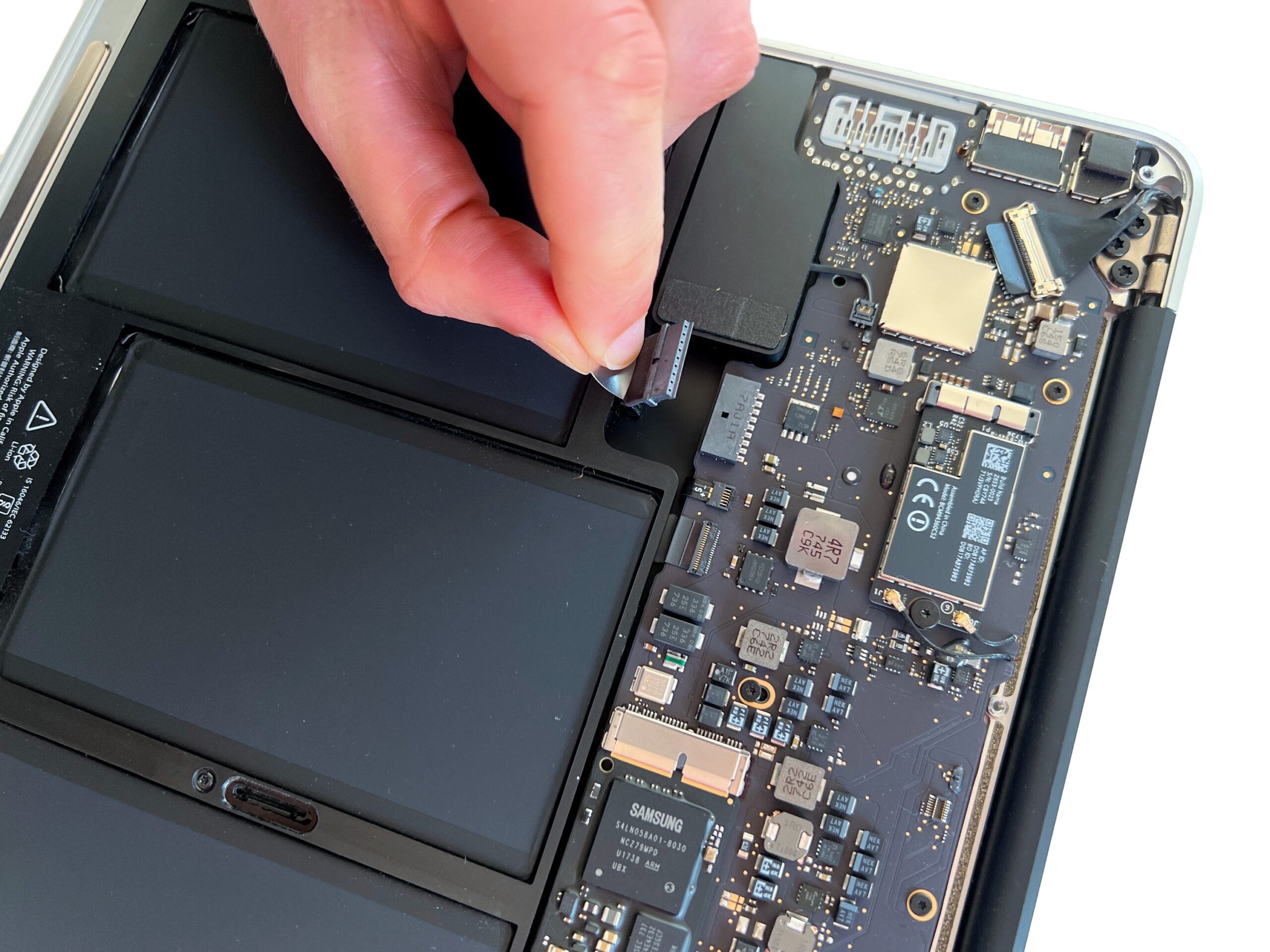

4. Déconnecter la batterie
Tirer la languette en plastique afin de retirer doucement le connecteur de la batterie.
🚨 Toujours commencer par cette étape avant de toucher les autres composants du Mac

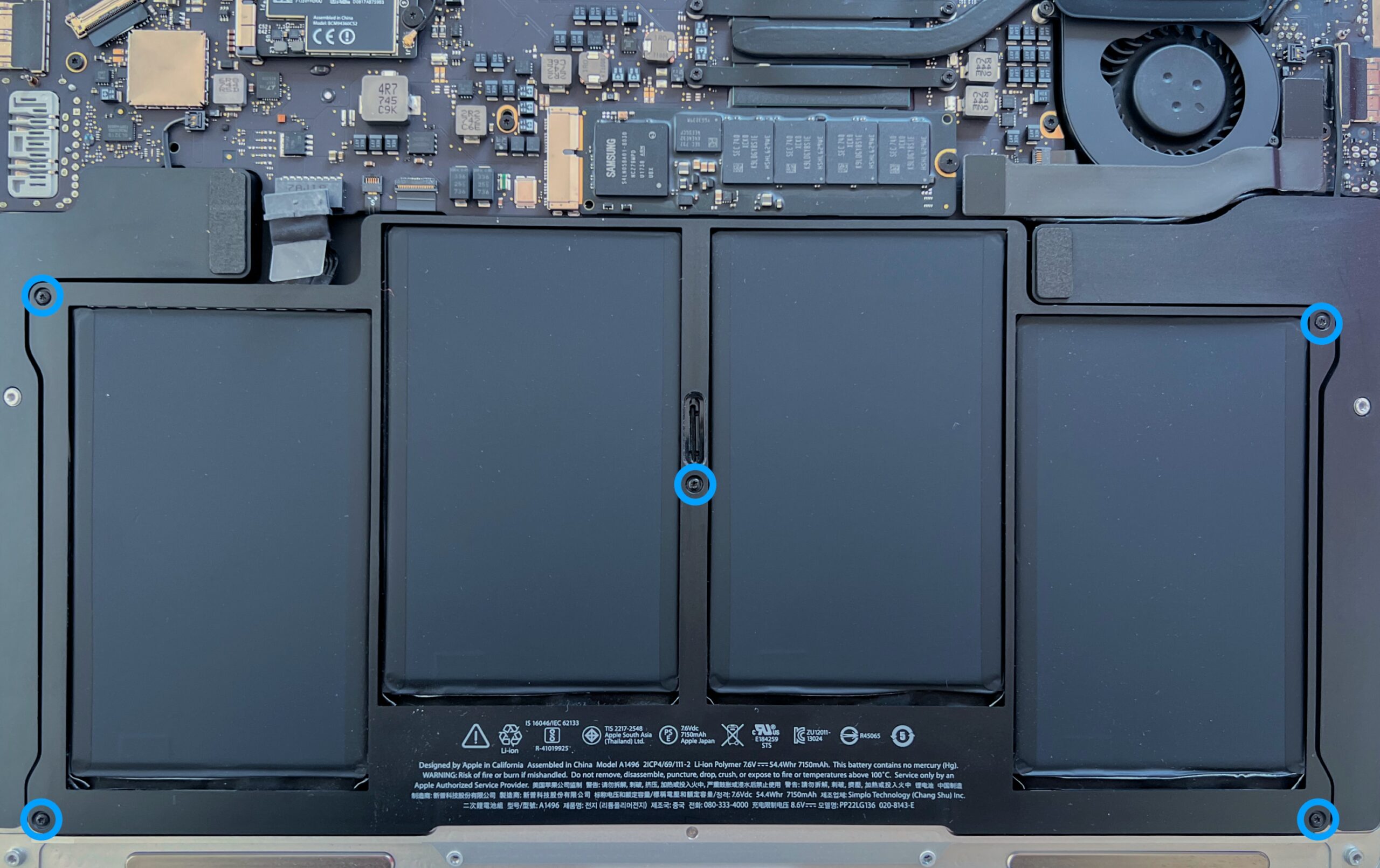

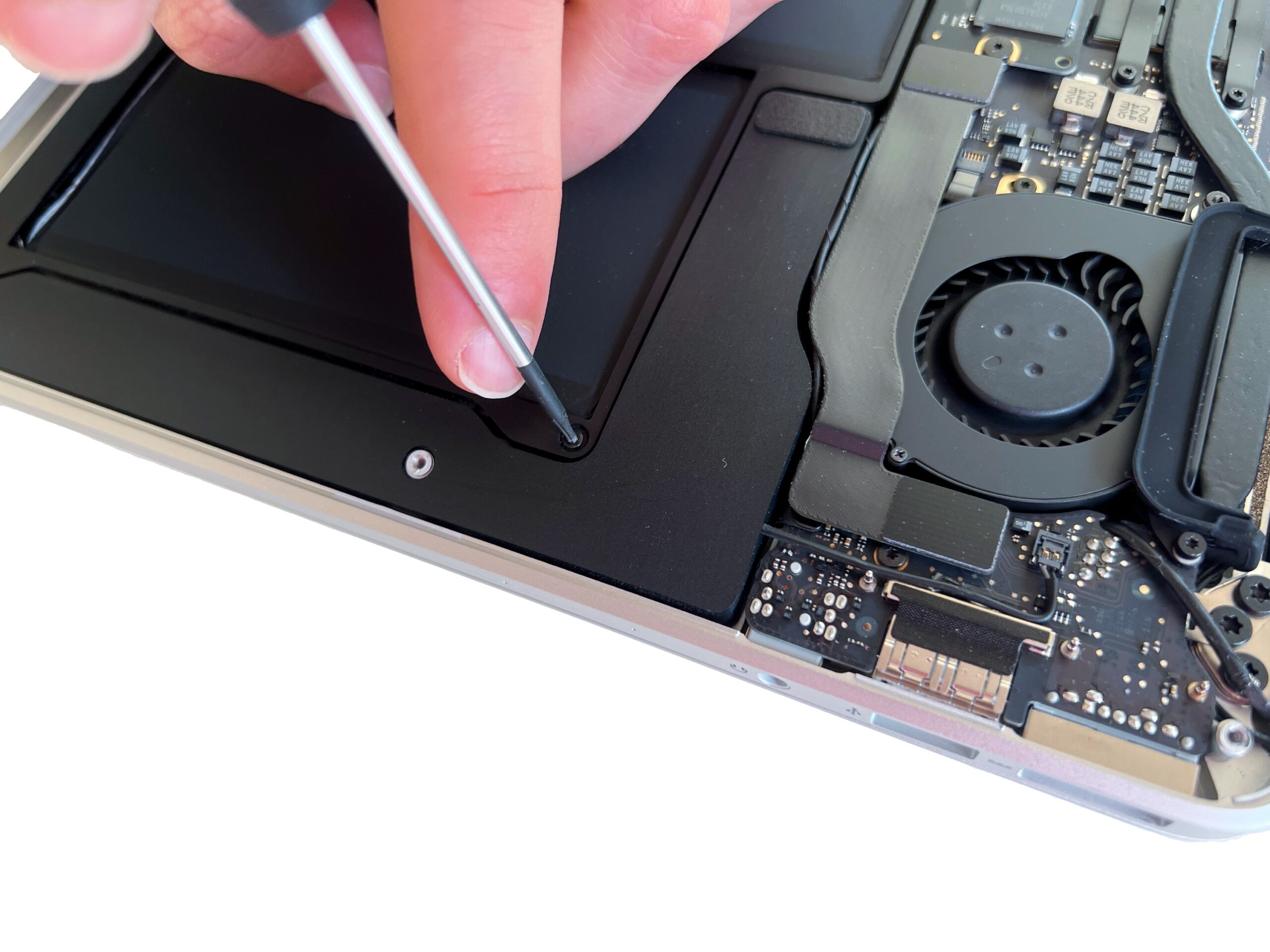

5. Dévisser la batterie
Dévisser les 5 vis Torx T5 qui maintiennent la batterie du MacBook Air en place
Si une vis est manquante, vous pouvez trouver celle-ci dans le kit de visserie complet pour ce modèle.

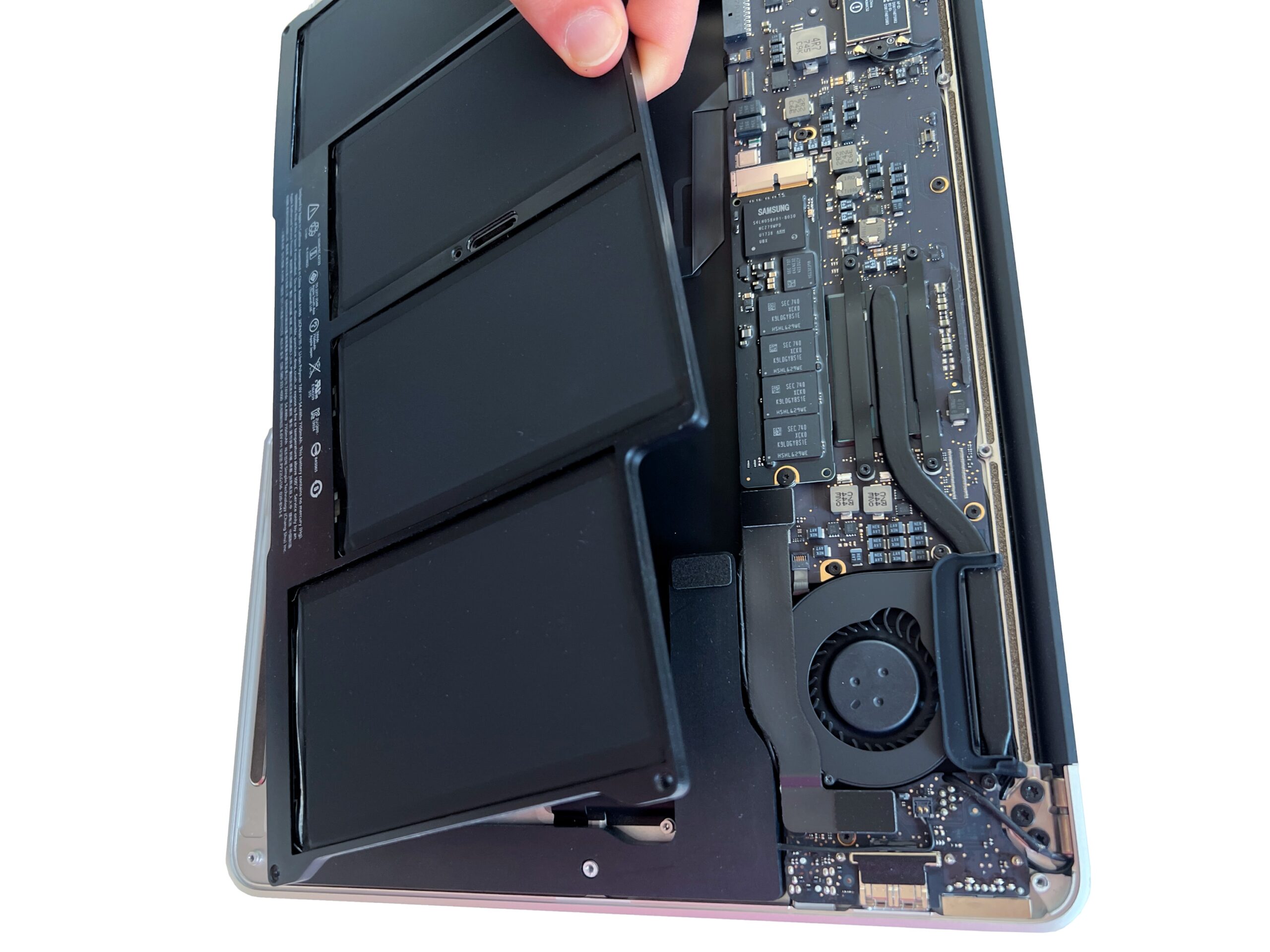

6. Retirer la batterie
Soulever délicatement la batterie pour la retirer.
La batterie doit venir facilement, sans aucune resistance

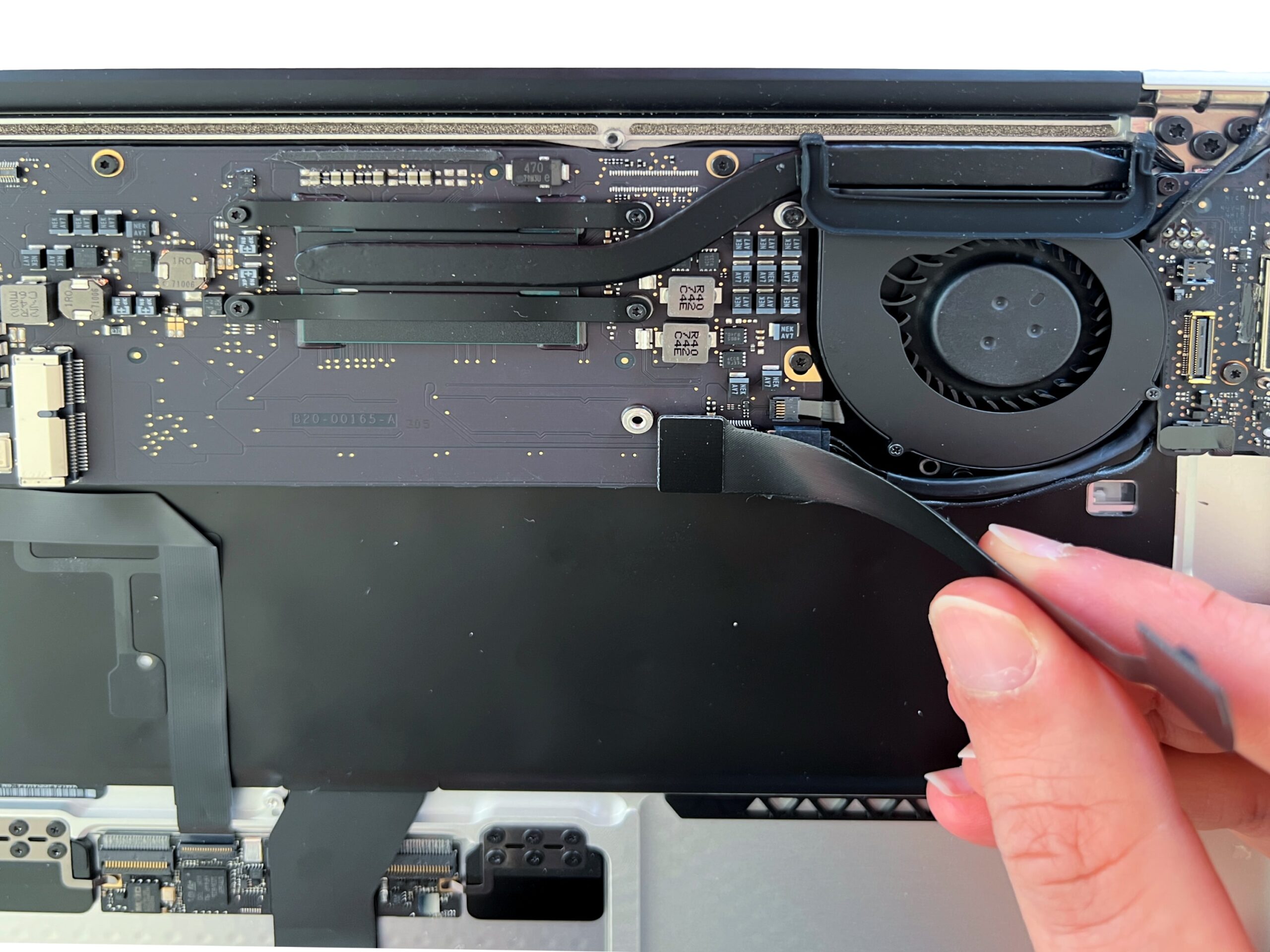

7. Retirer la nappe Magsafe
Déconnecter les deux côtés de la nappe qui relie la carte Magsafe à la carte mère afin de retirer celle-ci complètement

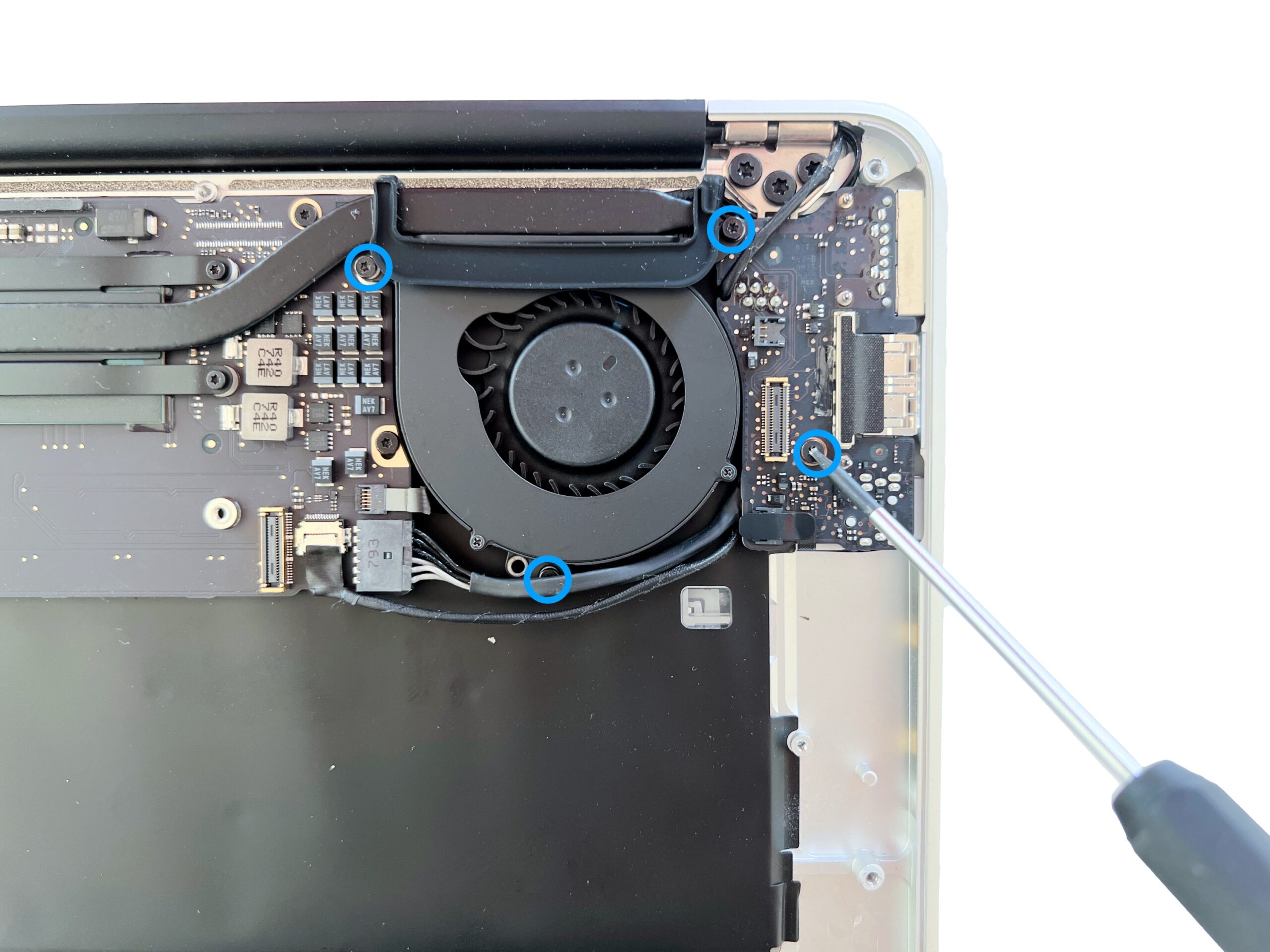

8. Dévisser le ventilateur
Retirer les 4 vis Torx 5 qui maintiennent le ventilateur et la carte Magsafe du MacBook Air en place.
La vis inférieure du ventilateur est souvent cachée derrière le câble écran et Magsafe, décaler ces deux câbles sans tirer dessus afin de découvrir la vis

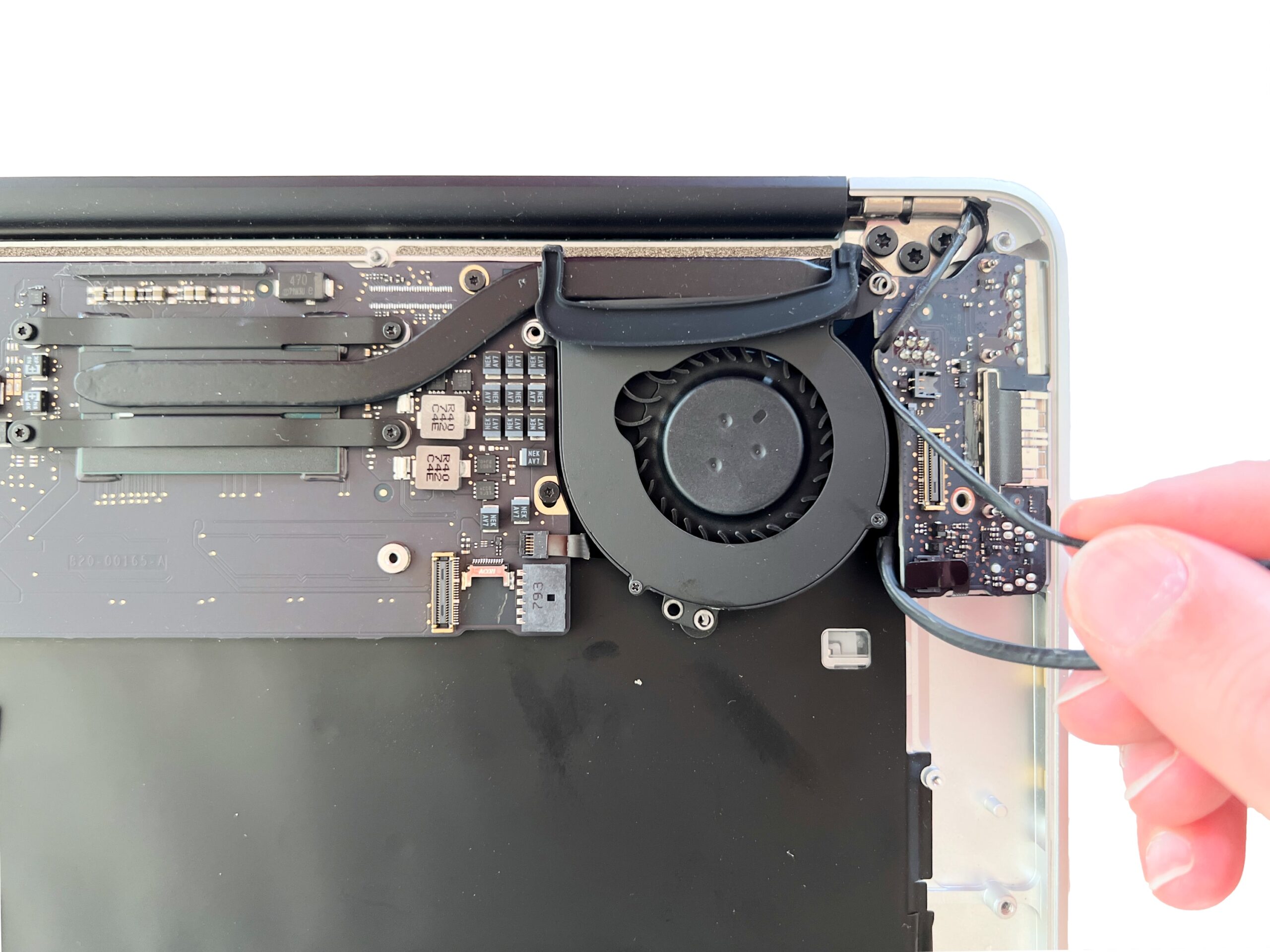

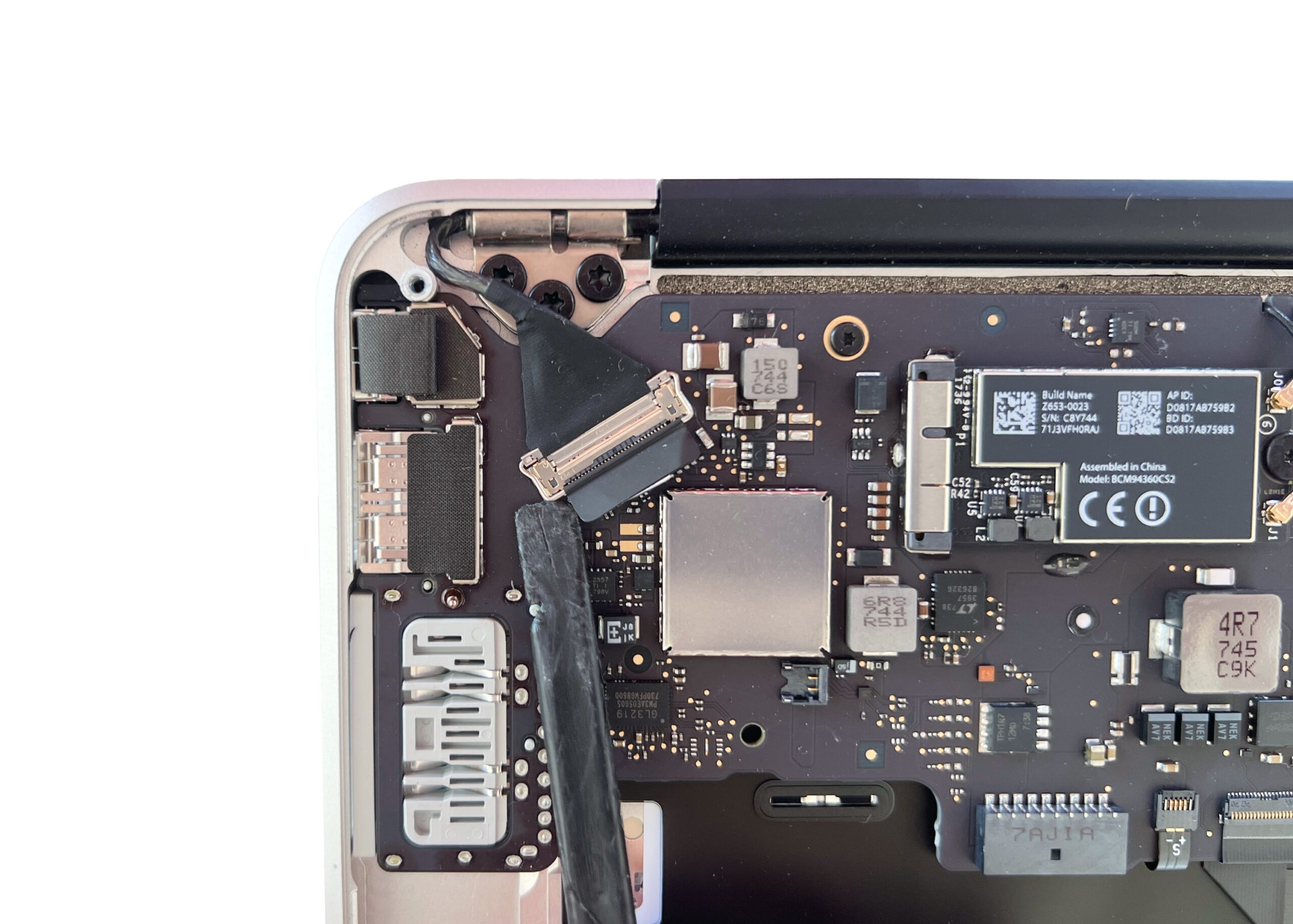

9. Déconnecter le câble écran
⚠️ Le câble de l’écran du MacBook Air A1466 est fragile et ne peut pas être remplacé, procéder donc avec précaution
Tirer délicatement le câble vers le bas en faisant des petits mouvements de droite à gauche.
Si le câble ne vient pas, pousser sur les côtés à l’aide de l’outil en plastique (d’un côté puis de l’autre)

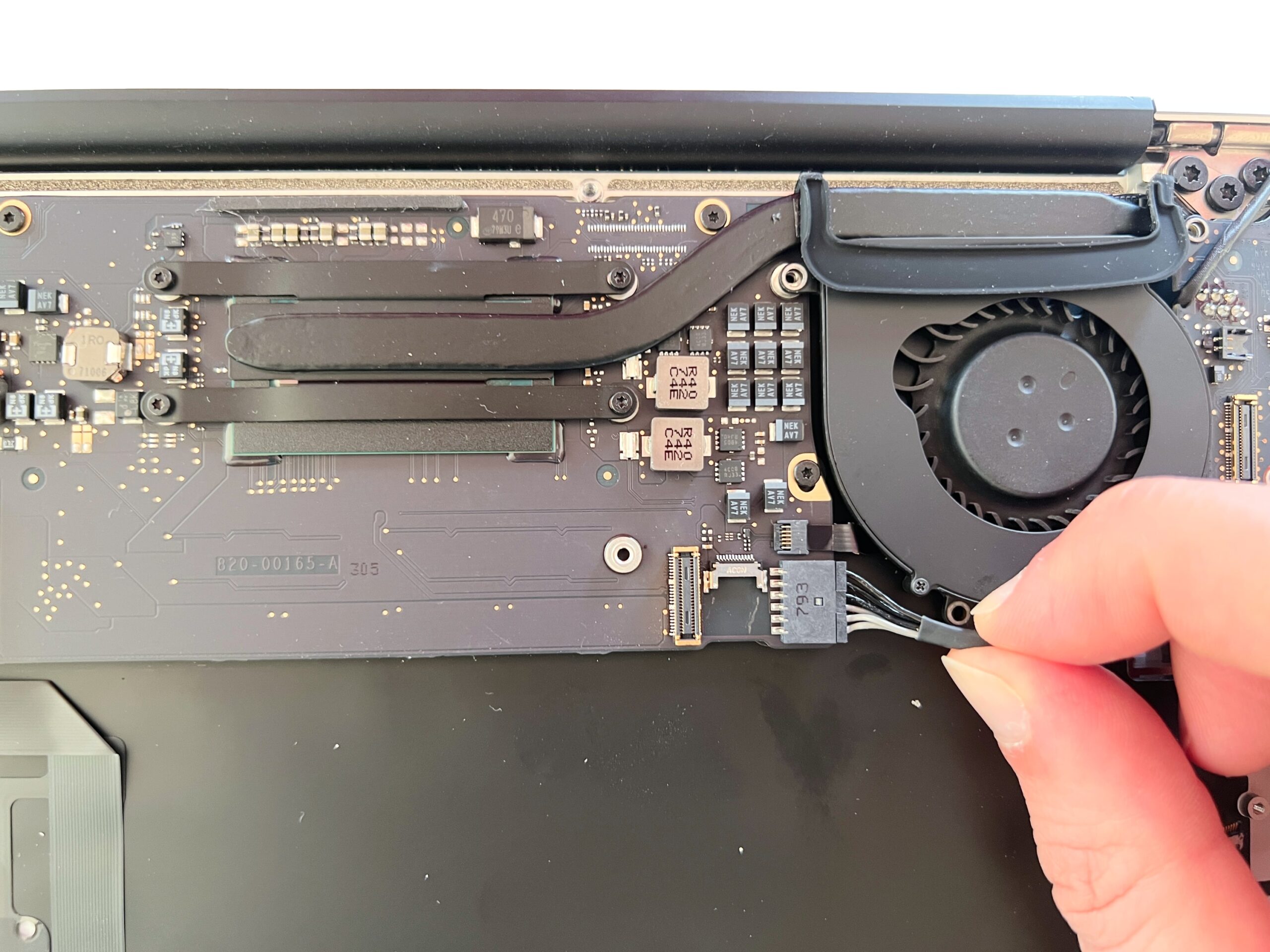

10. Déconnecter le câble de la carte Magsafe
Déconnecter le câble du connecteur magsafe côté carte mère afin de libérer la carte Magsafe.
Le mouvement doit être effectué de gauche à droit, sans jamais tirer vers le haut, au risque d’arracher le connecteur carte mère

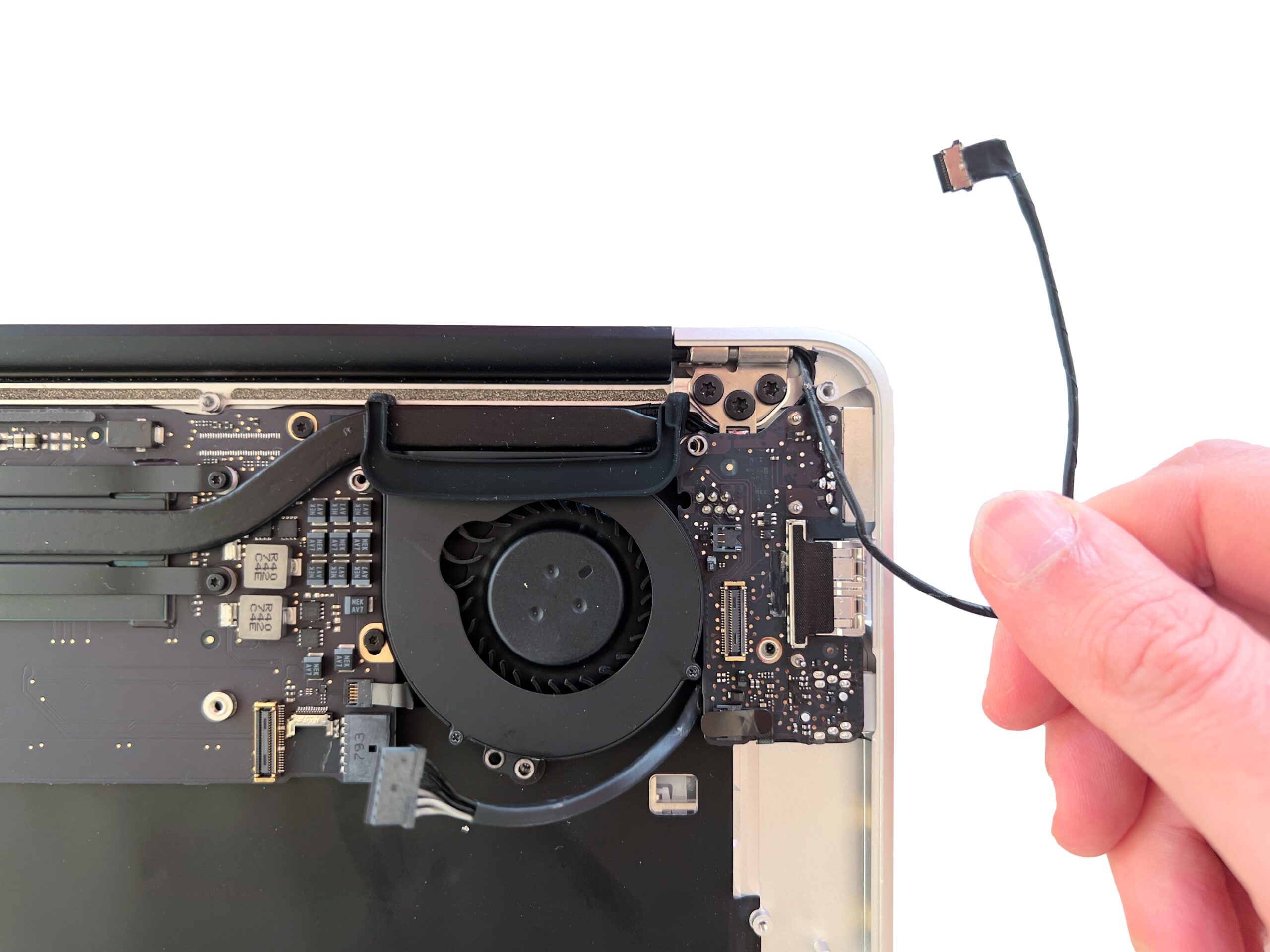

11. Libérer le câble écran
Soulever la carte Magsafe du MacBook Air afin de libérer complètement le câble de l’écran.
Le câble doit normalement venir facilement, sans résistance

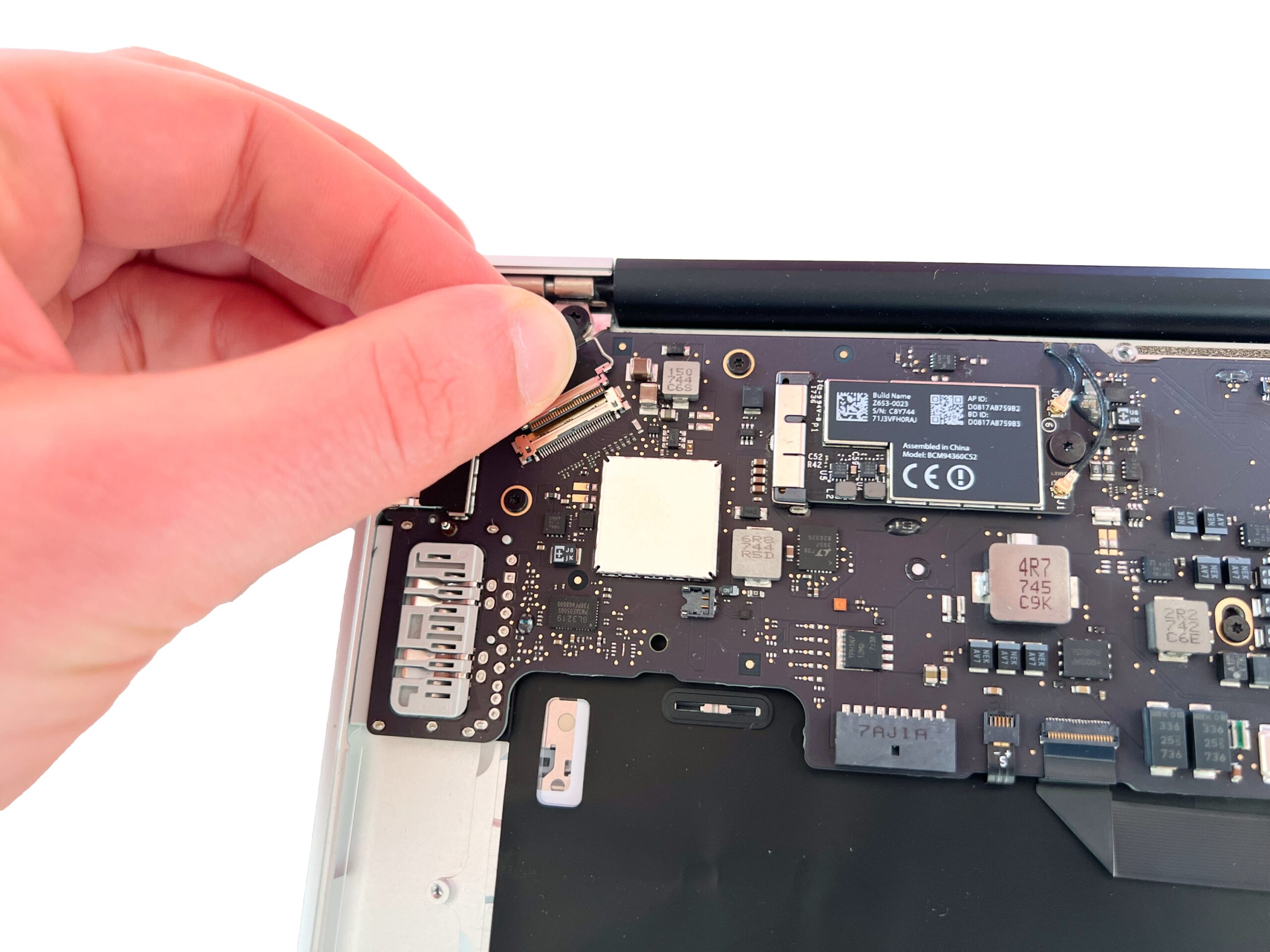

12. Déconnecter la nappe gauche de l'écran
Soulever le loquet en métal maintenant la nappe en place et tirer délicatement sur la nappe afin de retirer celle-ci

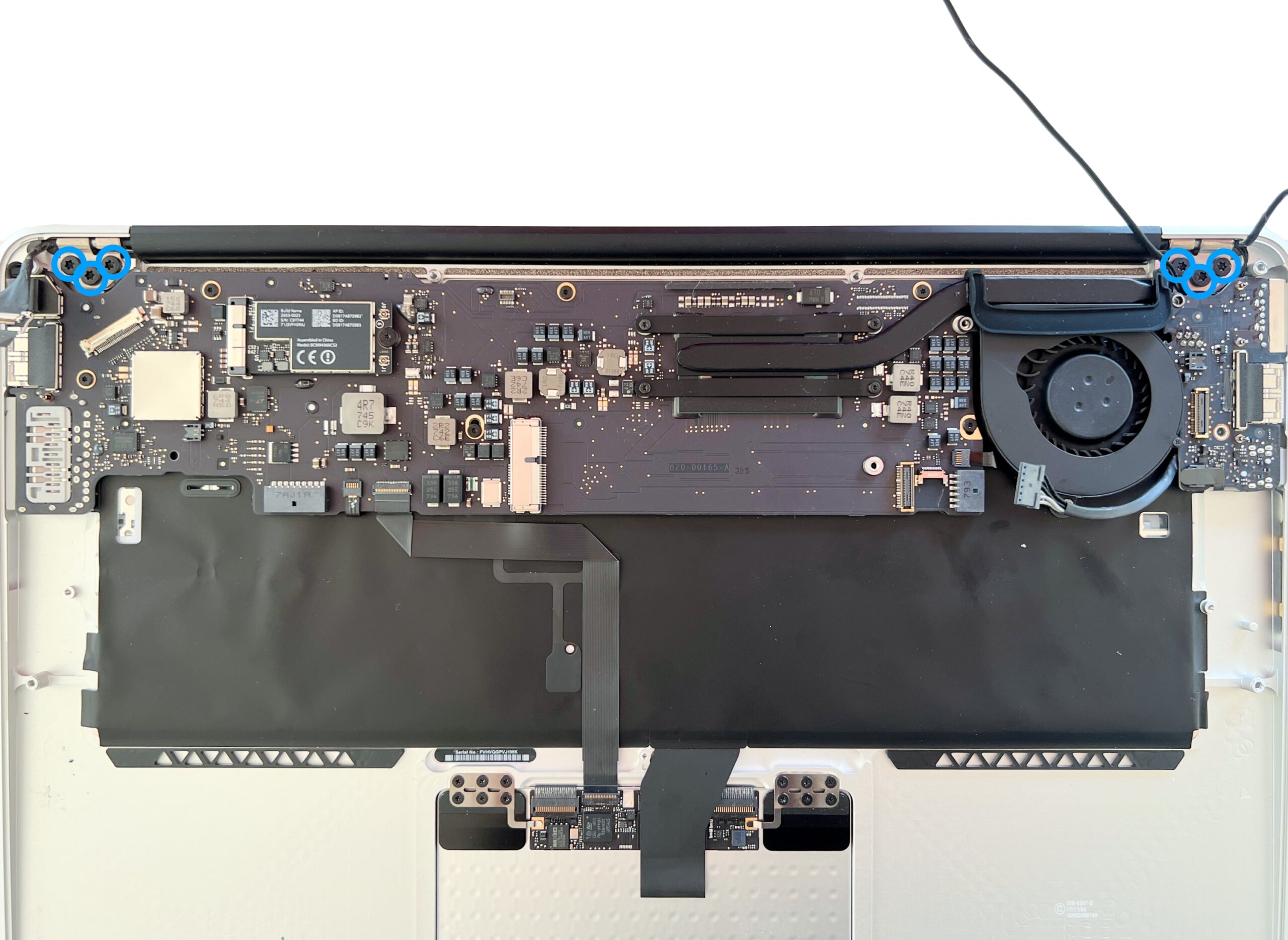

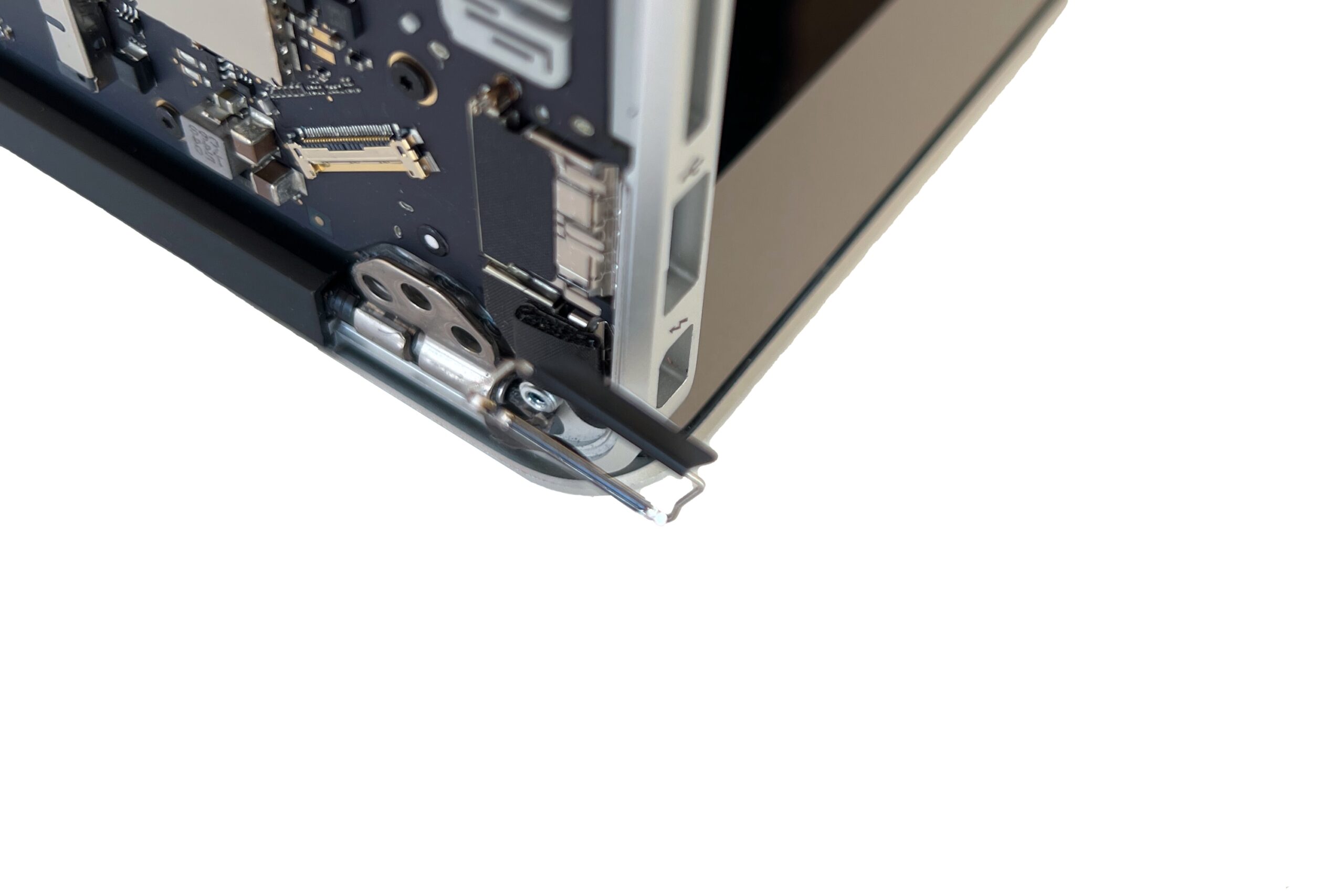

13. Dévisser les charnières de l'écran
Afin de séparer l’écran du MacBook Air du topcase, retirer les 6 vis Torx 7 qui maintiennent la charnière en place.
Ces vis peuvent êtres difficiles à retirer, il est donc préférable de bien caler le MacBook Air avant de dévisser

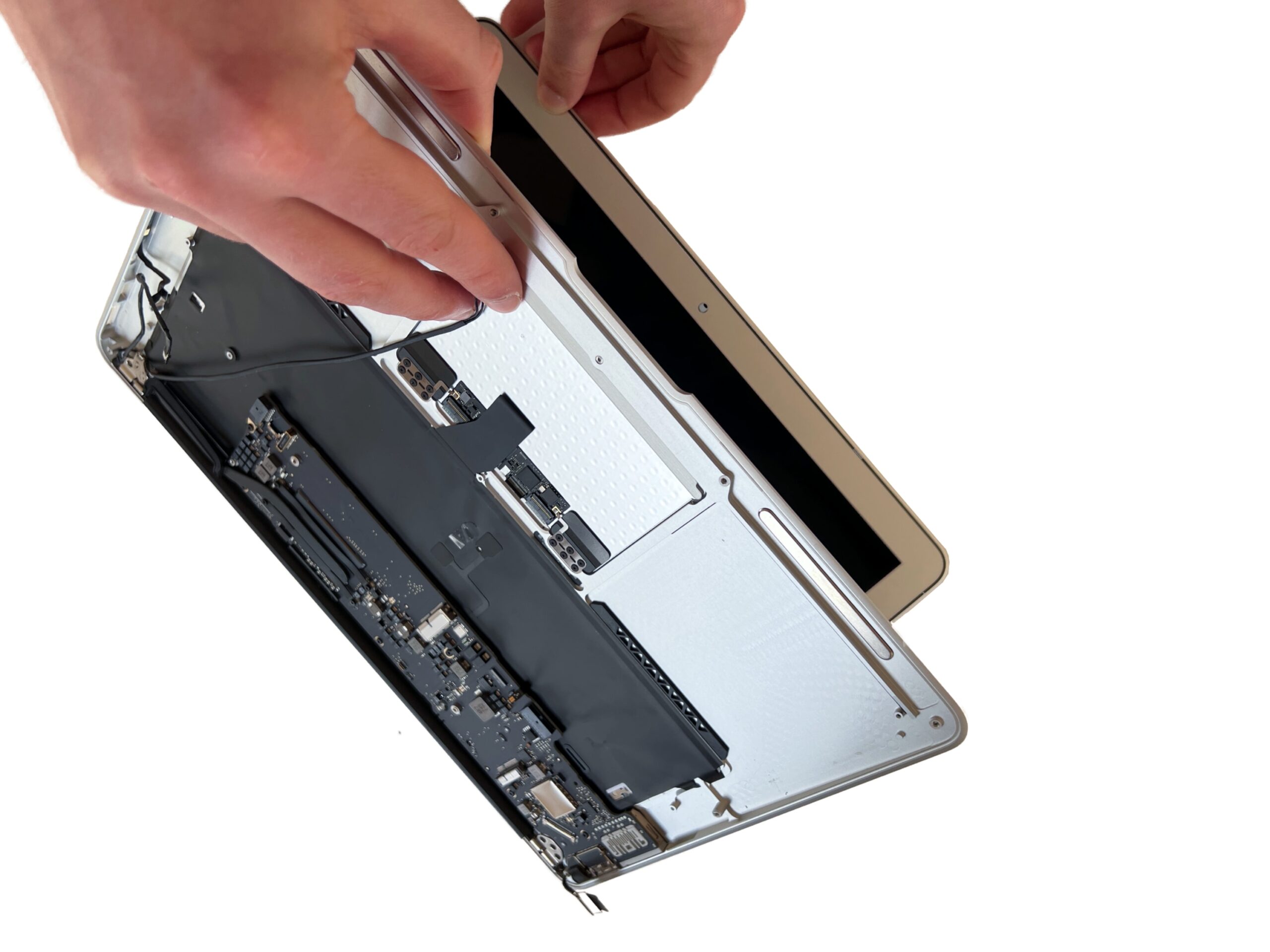

14. Démonter l'écran
Vérifier que tous les connecteurs et vis ont été retirés puis soulevez complètement le clavier afin de relever les charnière.
Vous devriez ensuite pouvoir retirer l’écran du MacBook Air facilement.
Si l’écran ne se sépare pas du reste du Mac, vérifiez que les charnières sont bien relevés. La position idéale des charnières est à 90° de la coque clavier
