Tutoriel : Remplacement carte mère MacBook Air 13″ A1466 2013-2014
Votre MacBook Air 13″ A1466 ne s’allume plus, surchauffe ou présente des dysfonctionnements graves ? Ce tutoriel complet vous guide pas à pas pour remplacer la carte mère, cœur du système, sans connaissances techniques.
Compatible avec les modèles A1466 de 2013 et 2014, ce guide illustré vous accompagne dans une réparation délicate mais accessible, avec les bons outils et toutes les précautions nécessaires.
💡 Redonnez vie à votre MacBook Air 13″ en changeant sa carte mère — réalisez cette opération vous-même, en toute sécurité, et économisez les frais élevés d’un remplacement en atelier.
Modèles concernés :
MacBook Air 13″ A1466 Mid 2013
MacBook Air 13″ A1466 Early 2014
Pièces nécessaires
Outils nécessaires
Guide de réparation étape par étape
1. Eteindre le MacBook
Eteindre votre MacBook Air et débrancher l’alimentation
🚨 Aucun démontage ne doit être effectué sur un MacBook sous tension
2. Dévisser la coque inférieure
Retirer les 10 vis extérieures du MacBook Air maintenant le capot inférieur à l’aide d’un tournevis pentalobe P5
3. Retirer la coque inférieure
Soulever délicatement la coque inférieure à partir de la partie haute pour retirer celle-ci du Mac.
💡 Si le couvercle ne se soulève pas, cela signifie probablement que vous avez oublié une vis !
4. Déconnecter la batterie
Tirer la languette en plastique afin de retirer doucement le connecteur de la batterie.
🚨 Toujours commencer par cette étape avant de toucher les autres composants du Mac
5. Dévisser la batterie
Dévisser les 5 vis Torx T5 qui maintiennent la batterie du MacBook Air en place
Si une vis est manquante, vous pouvez trouver celle-ci dans le kit de visserie complet pour ce modèle.
6. Retirer la batterie
Soulever délicatement la batterie pour la retirer.
La batterie doit venir facilement, sans aucune resistance

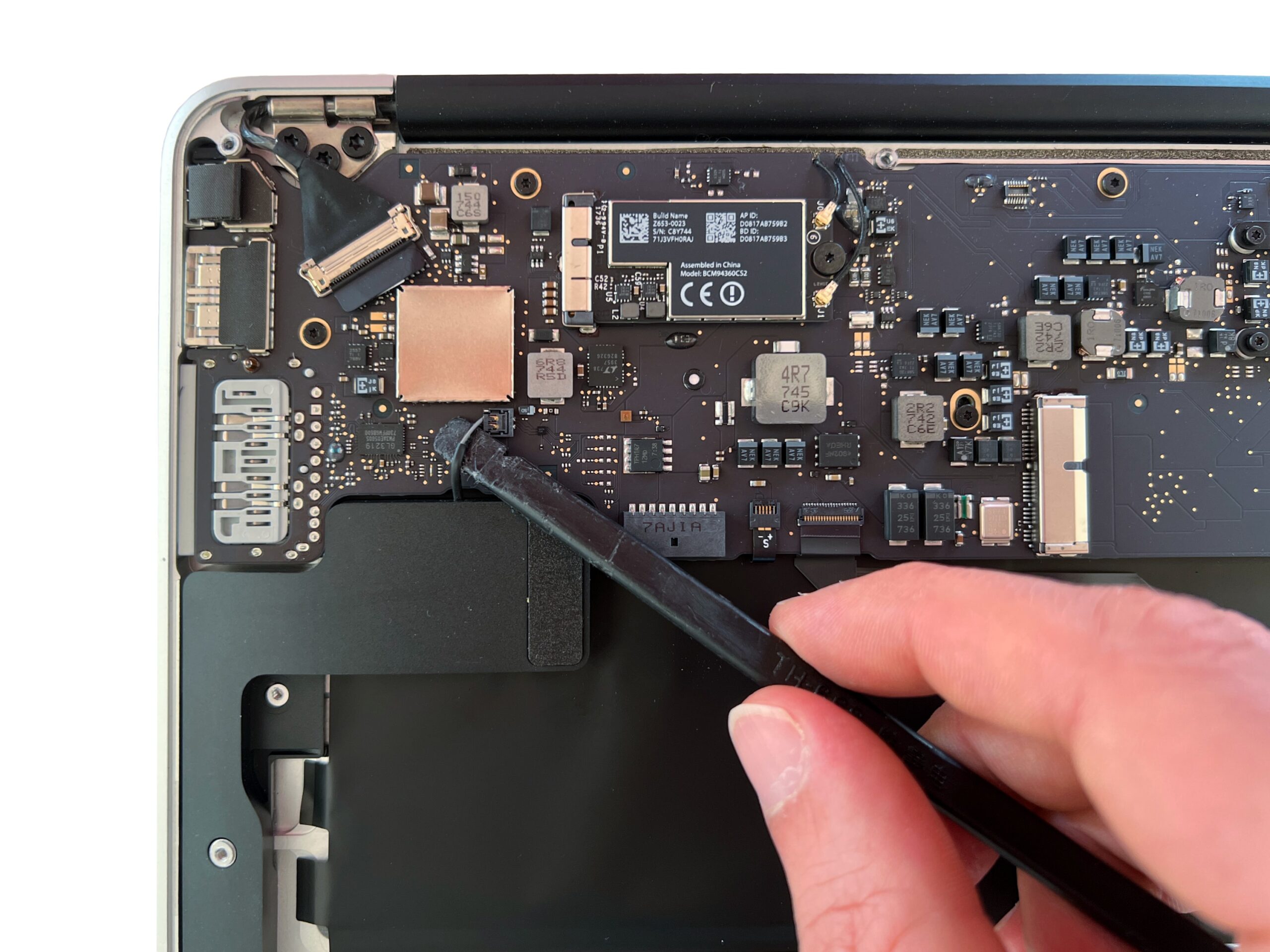

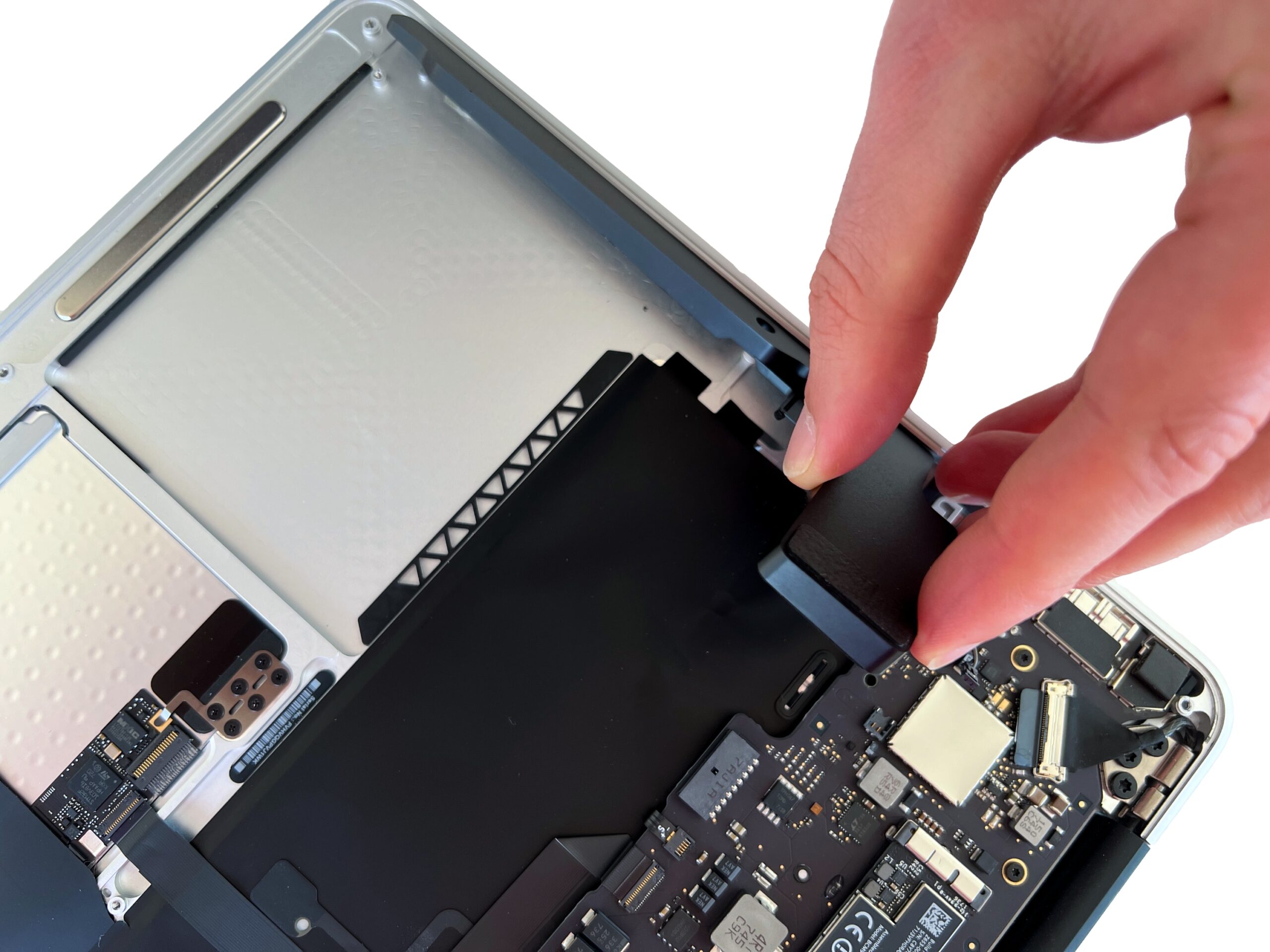

7. Déconnecter les haut-parleurs
A l’aide d’un outil en plastique, déconnecter le haut-parleur parleur droit et le haut parleur gauche de la carte mère.
⚠️ Ces connecteurs sont très fragiles, agissez avec grande précaution

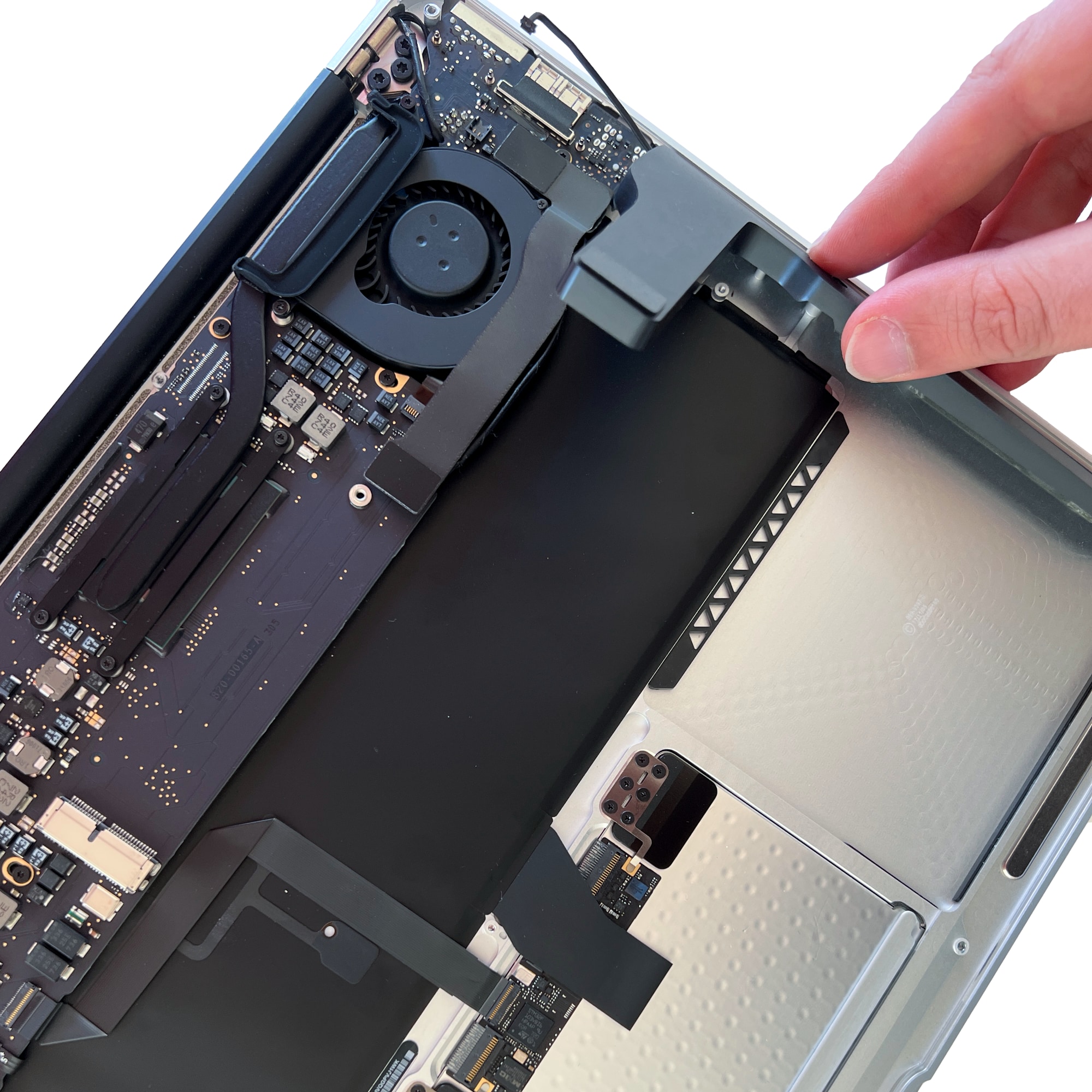

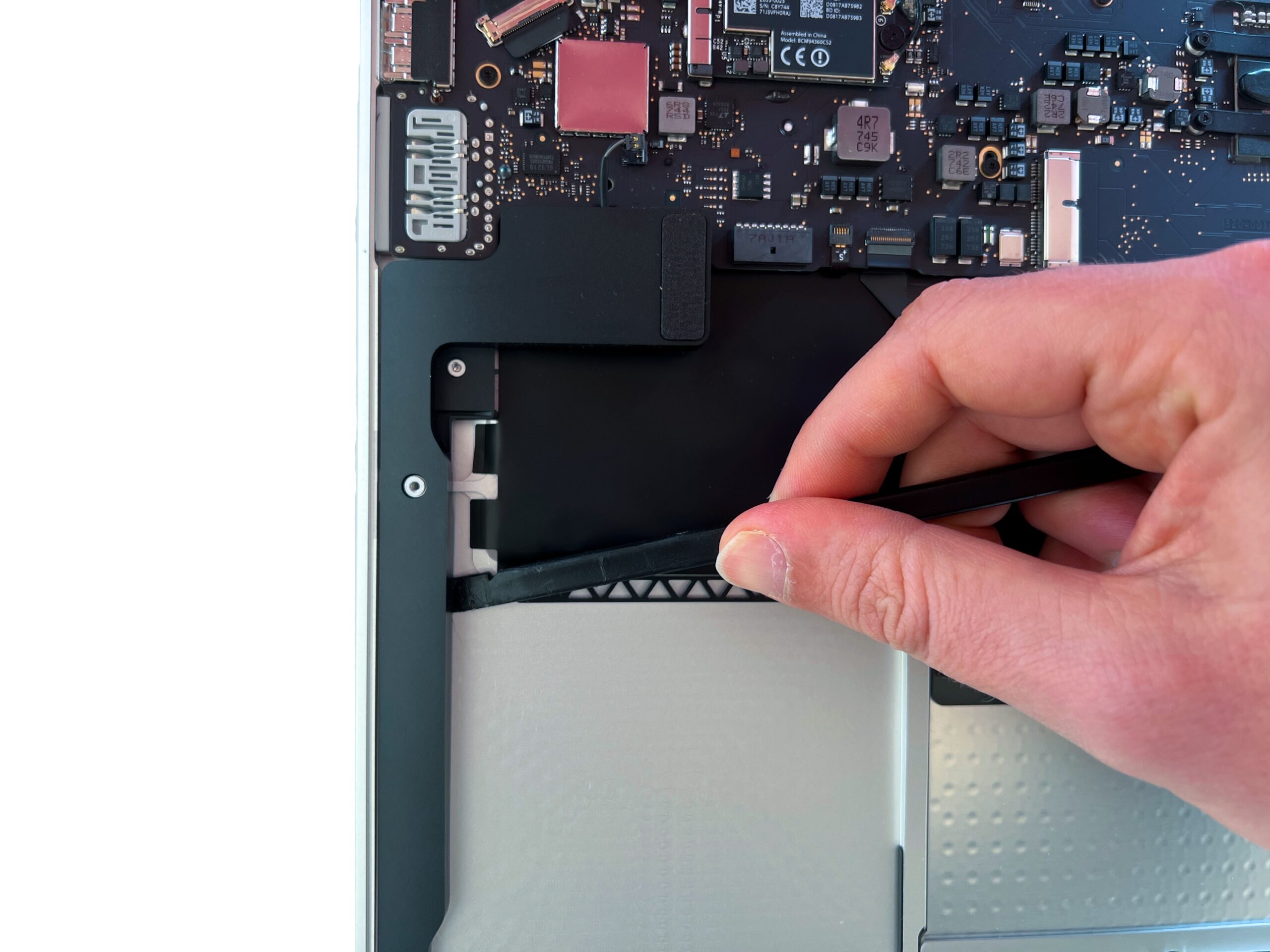

8. Retirer le haut-parleur droit et gauche
Soulever délicatement le haut-parleur à l’aide d’un outil en plastique afin de décoller l’adhésif.
Retirer ensuite le haut-parleur complètement

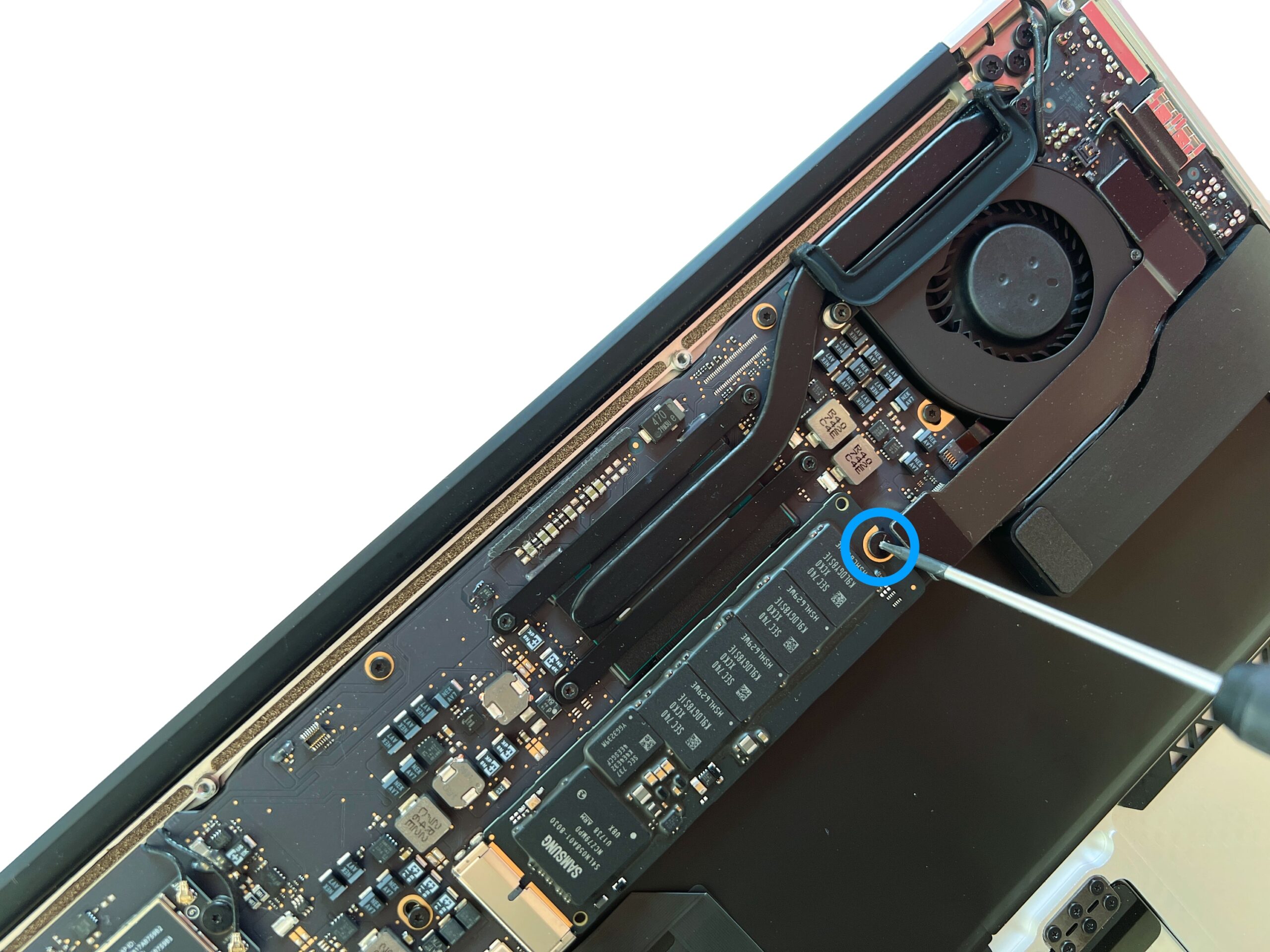

9. Dévisser le SSD
Utiliser un tournevis torx T5 afin de dévisser le SSD.
Si vous avez perdu cette vis, vous pouvez trouver celle-ci dans le kit de visserie complet

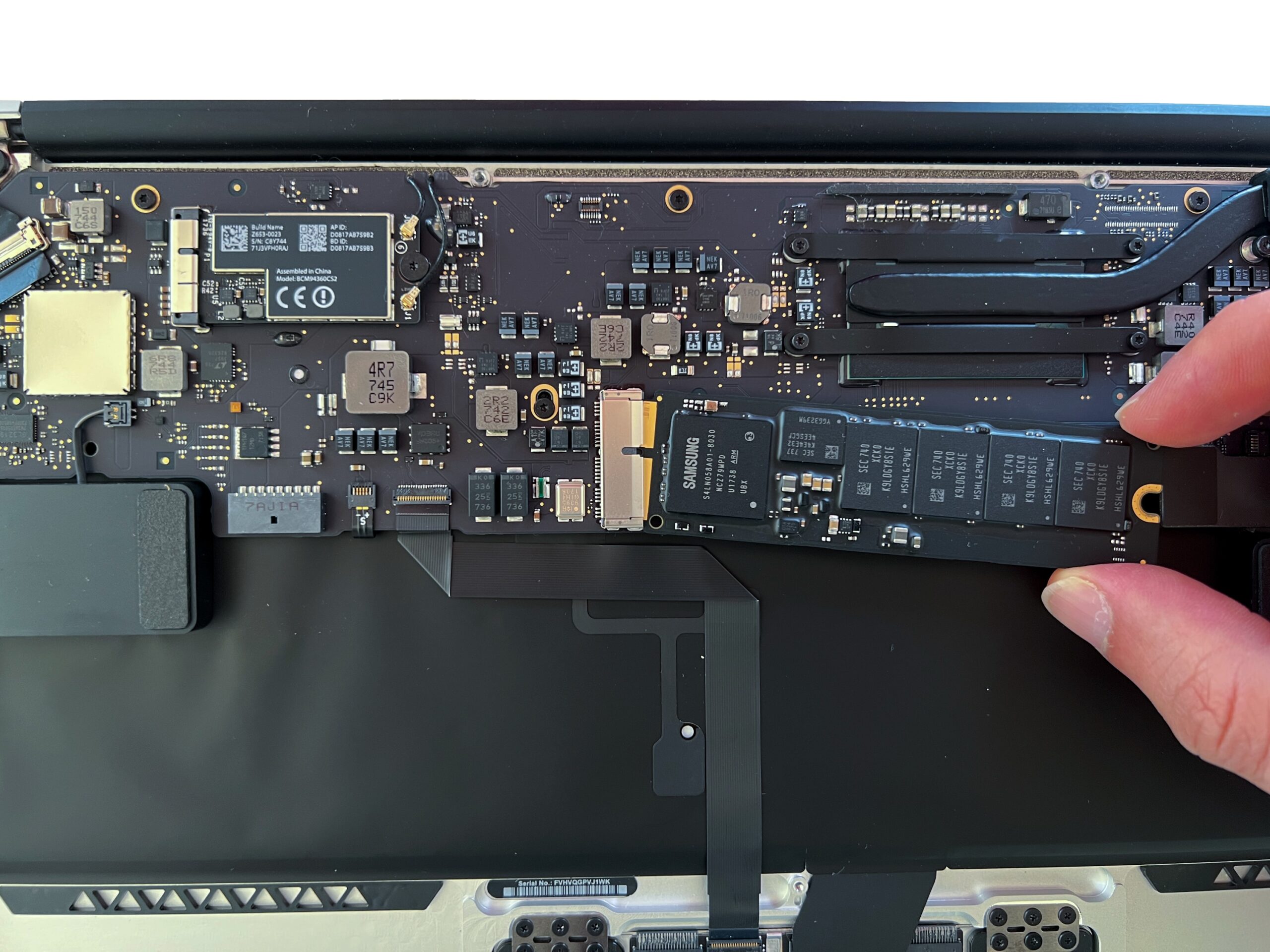

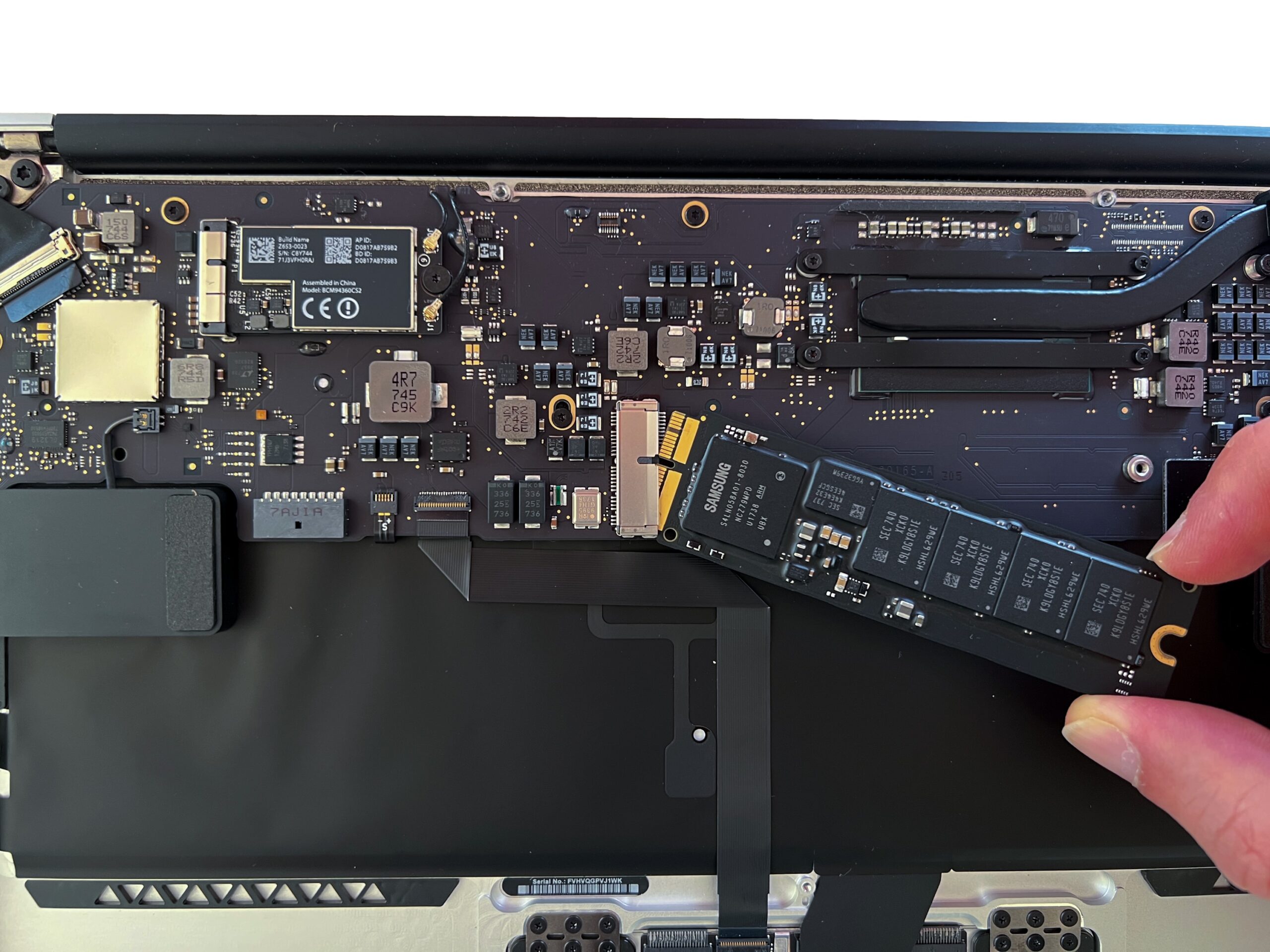

10. Retirer le SSD
Retirer délicatement le SSD de son connecteur. Le disque doit venir facilement, sans forcer

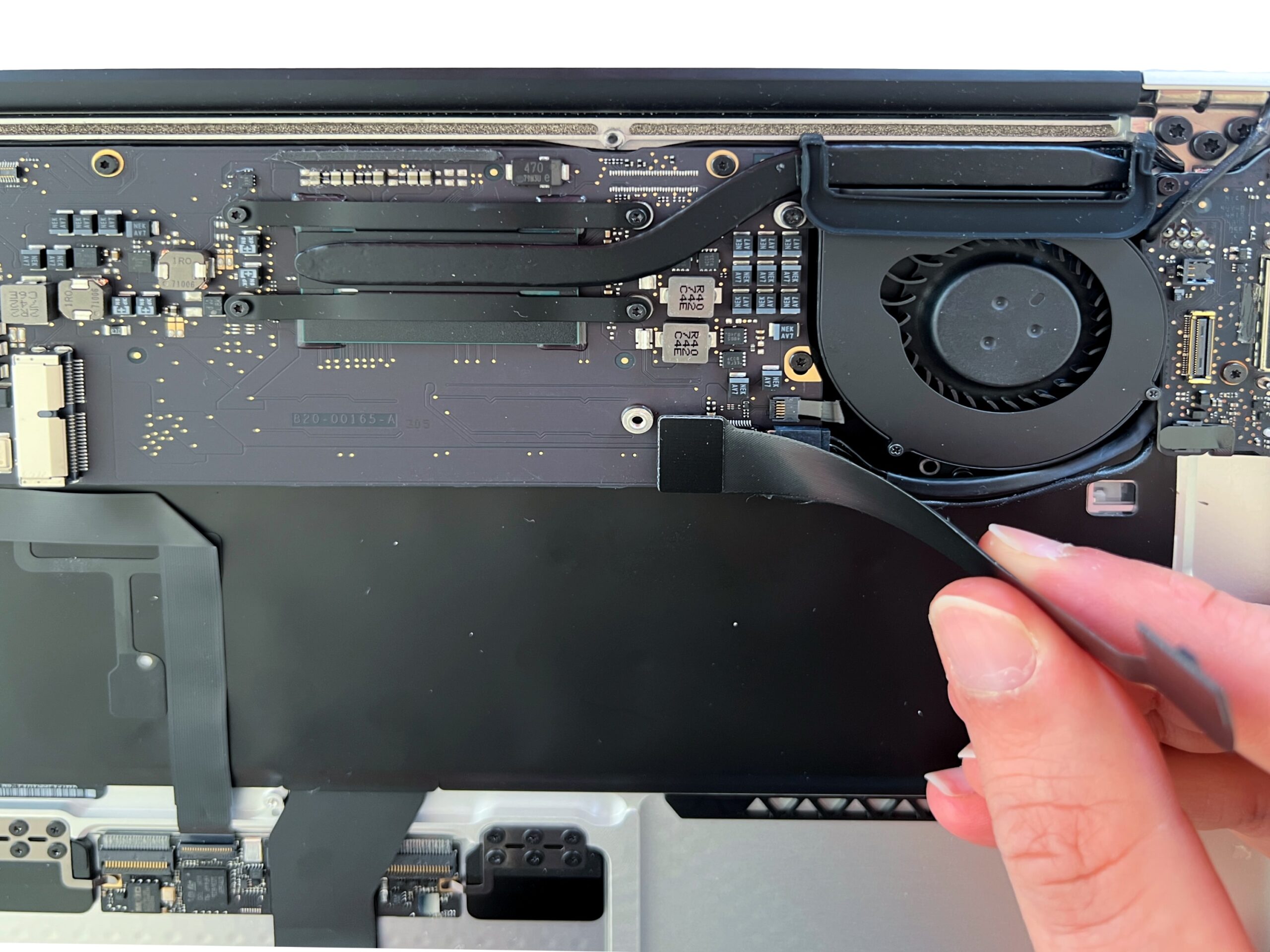

11. Déconnecter la nappe Magsafe
Déconnecter le câble reliant la carte mère à la carte magsafe délicatement.
Procéder délicatement afin de ne pas arracher le connecteur.
12. Retirer la nappe Magsafe
Déconnecter l’autre côté de la nappe afin de retirer celle-ci complètement.

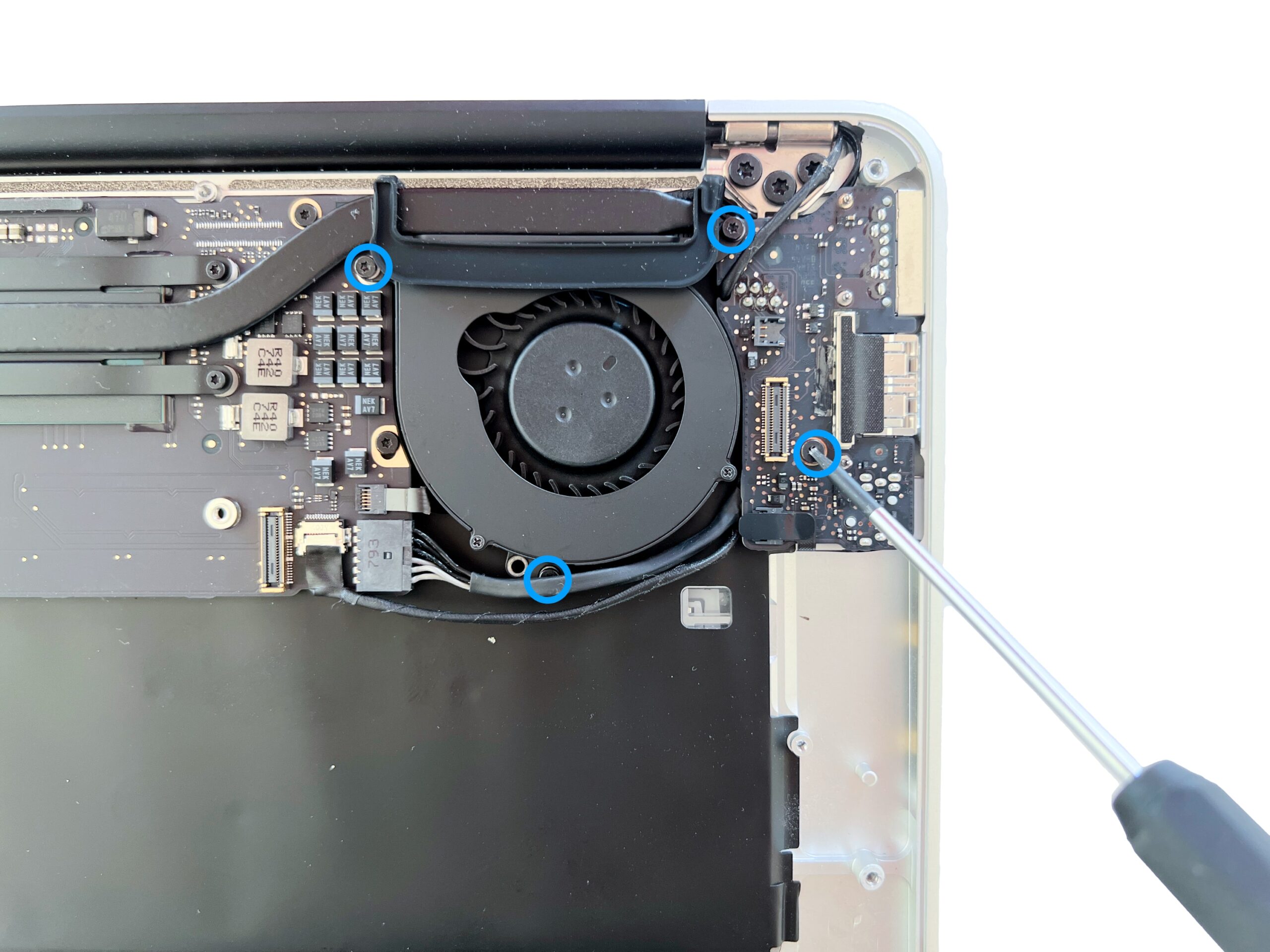

13. Dévisser le ventilateur
Retirer les 4 vis Torx 5 qui maintiennent le ventilateur et la carte Magsafe du MacBook Air en place.
La vis inférieure du ventilateur est souvent cachée derrière le câble écran et Magsafe, décaler ces deux câbles sans tirer dessus afin de découvrir la vis

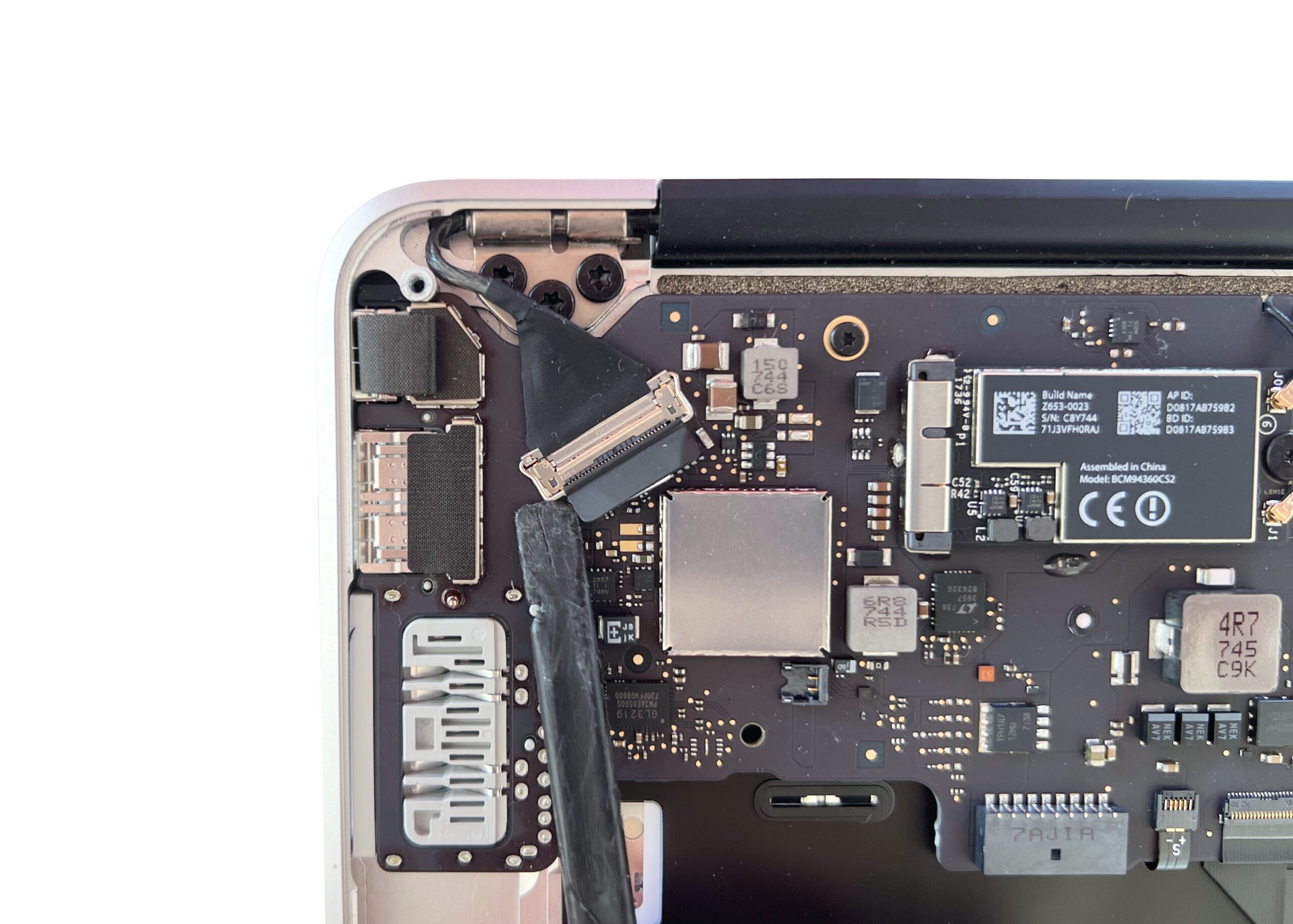

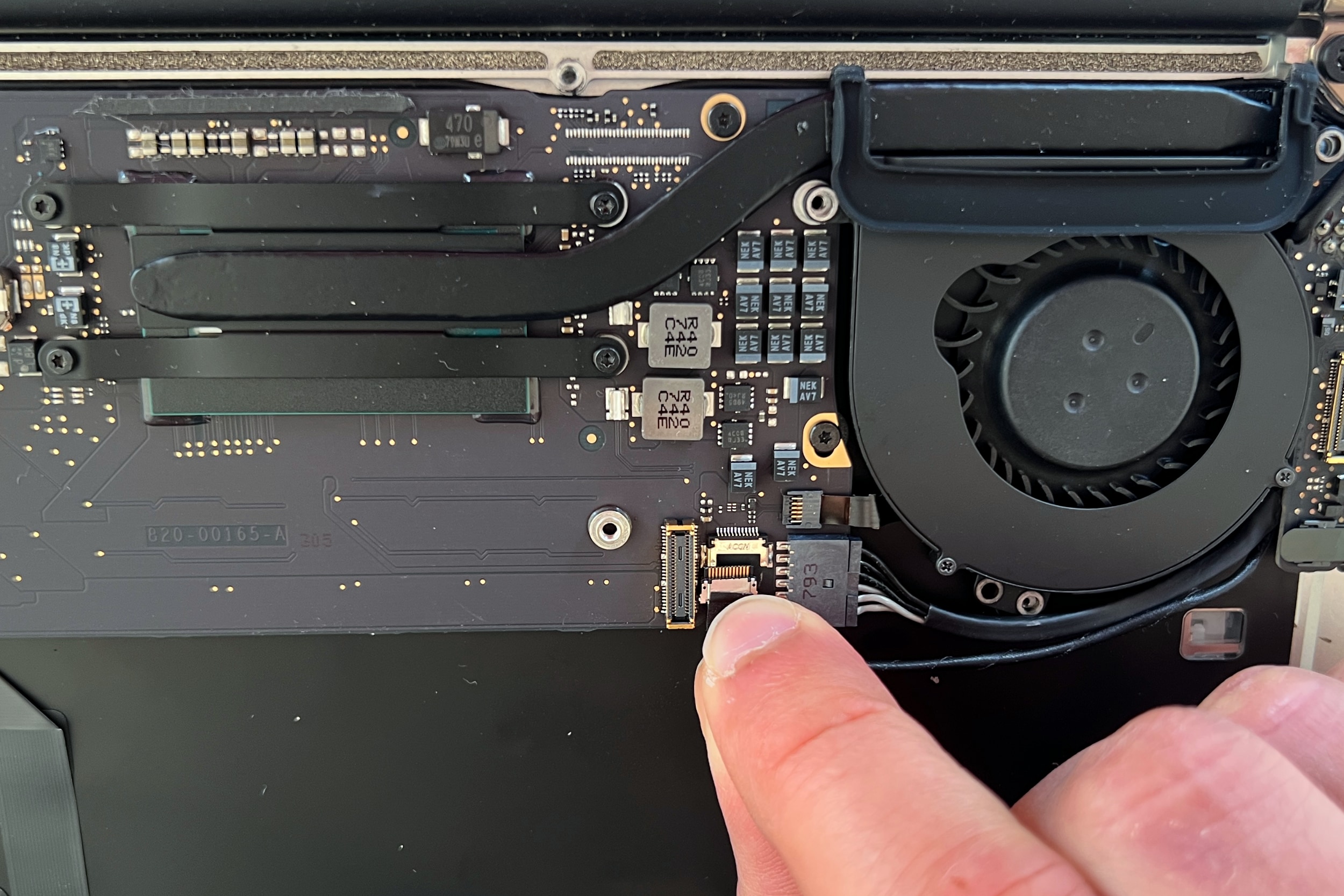

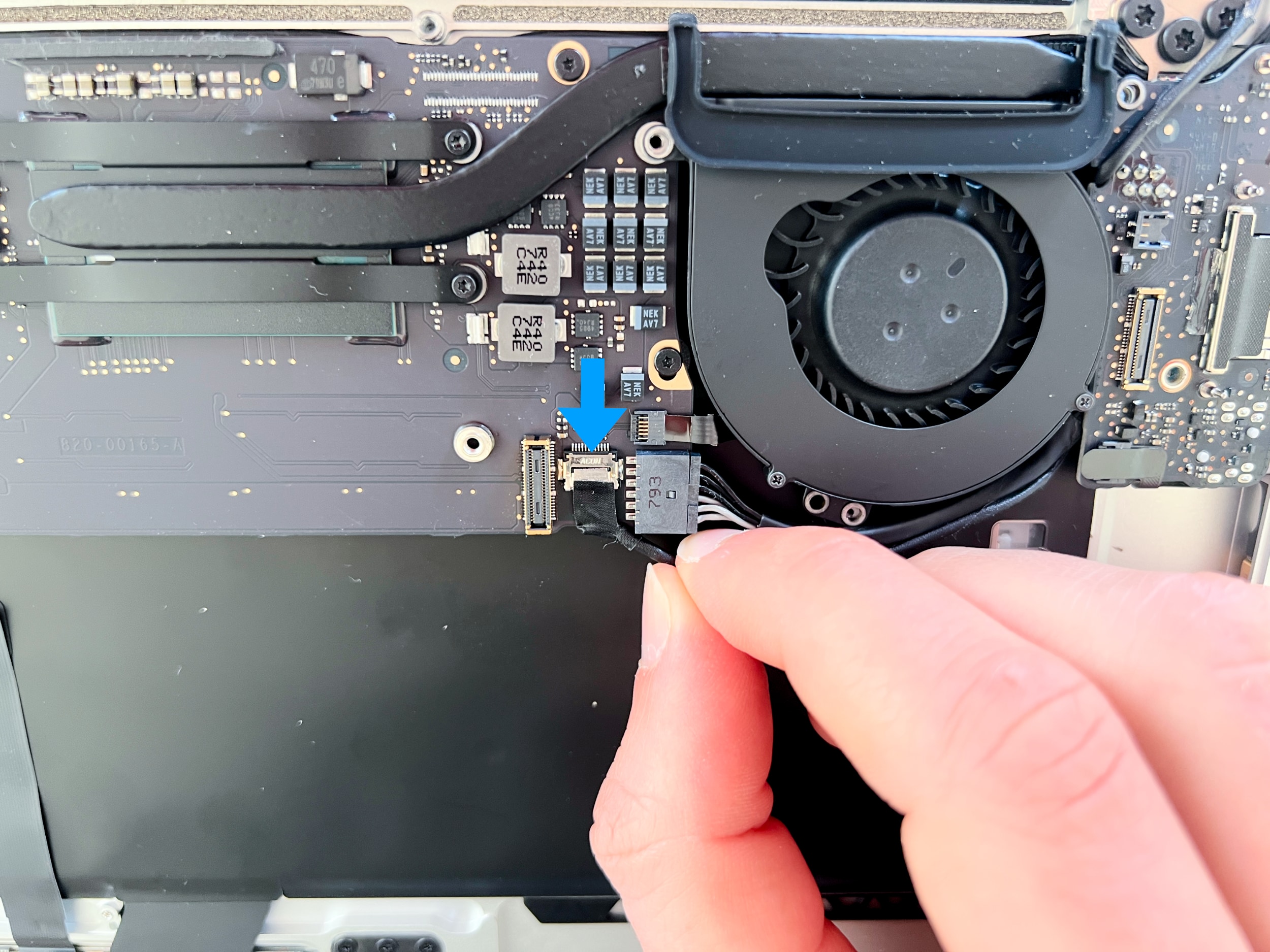

14. Déconnecter le câble écran
⚠️ Le câble de l’écran du MacBook Air A1466 est fragile et ne peut pas être remplacé, procéder donc avec précaution
Tirer délicatement le câble vers le bas en faisant des petits mouvements de droite à gauche.
Si le câble ne vient pas, pousser sur les côtés à l’aide de l’outil en plastique (d’un côté puis de l’autre)

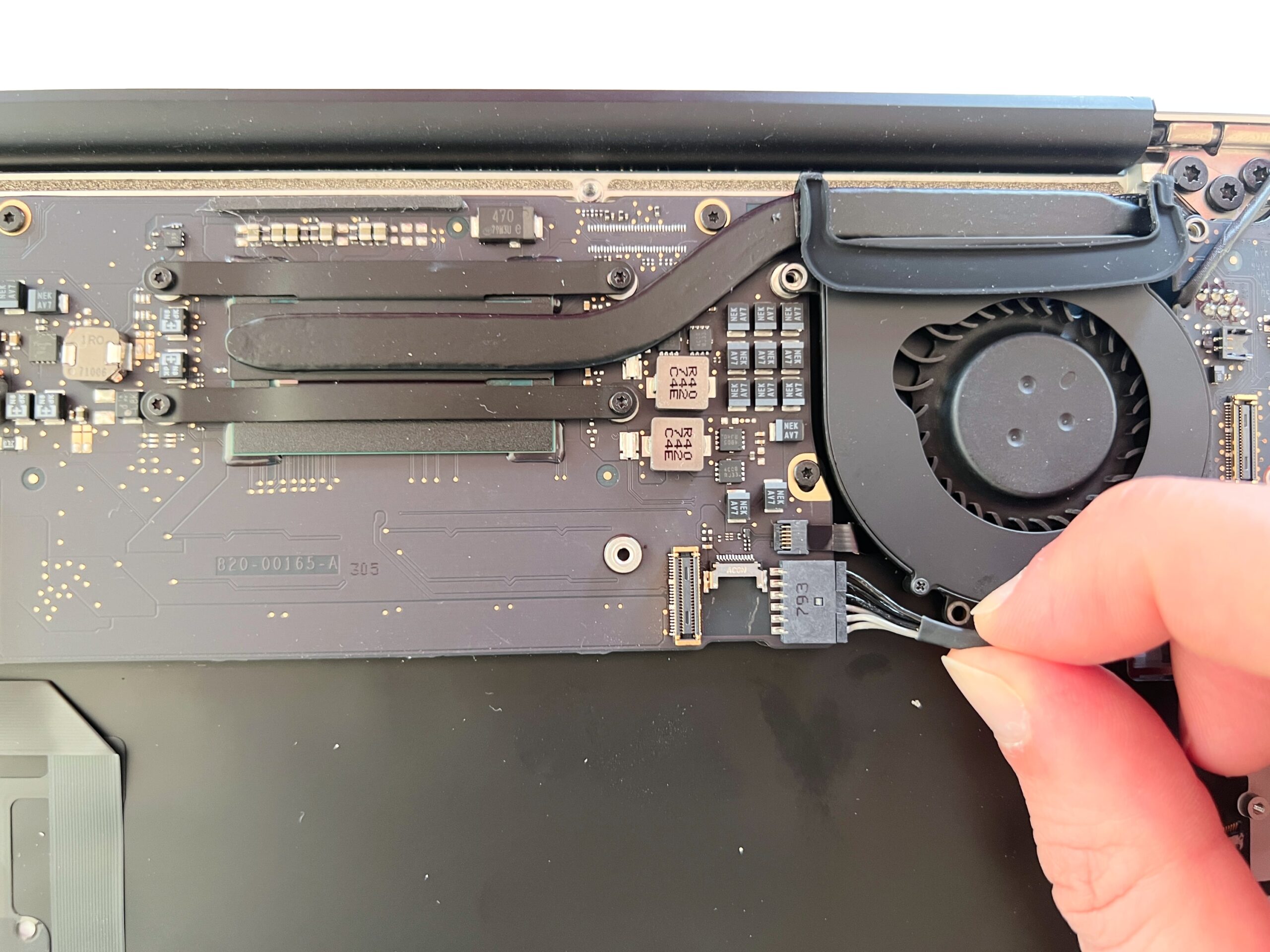

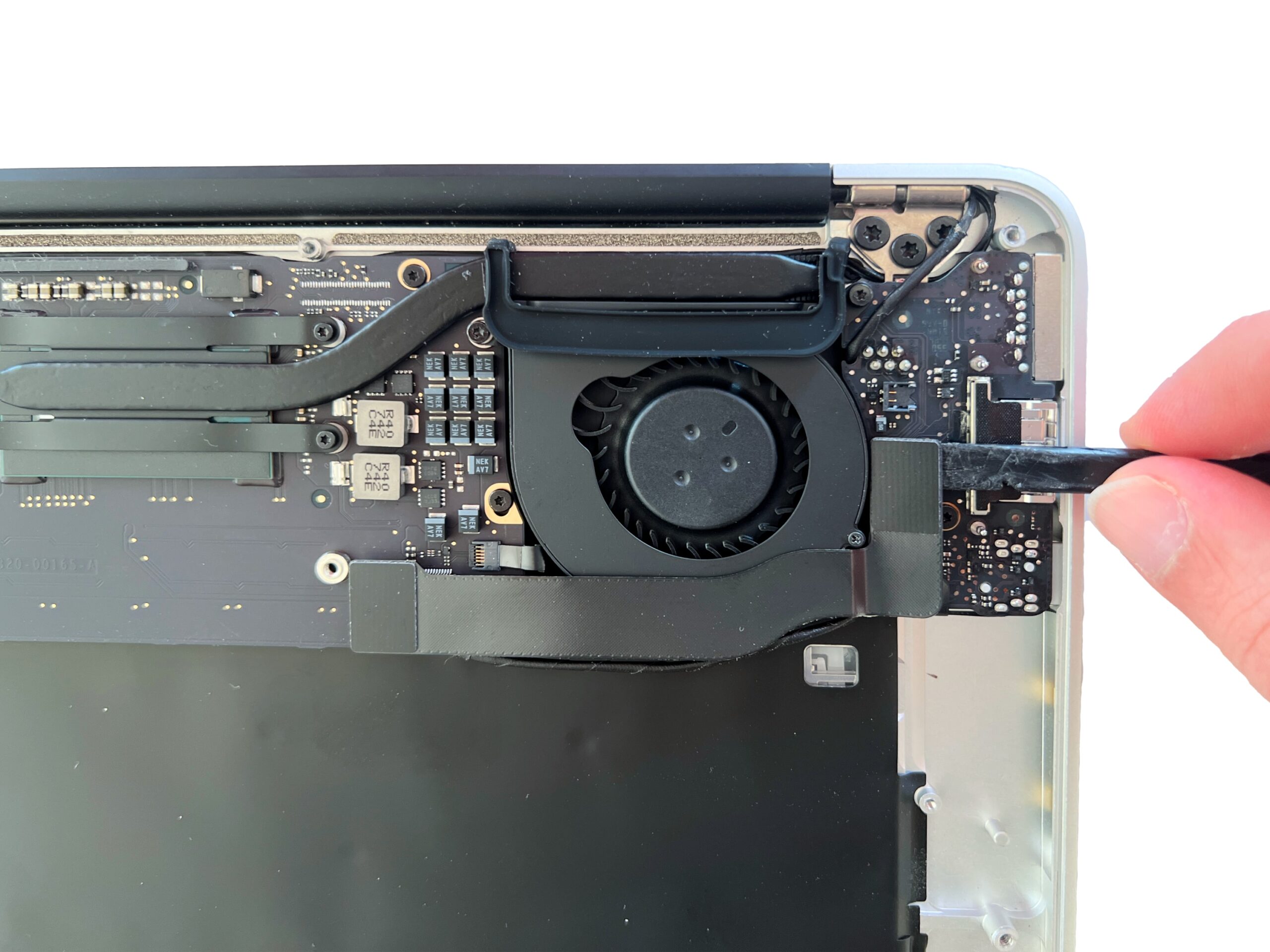

15. Déconnecter le câble de la carte Magsafe
Déconnecter le câble du connecteur magsafe côté carte mère afin de libérer la carte Magsafe.
Le mouvement doit être effectué de gauche à droit, sans jamais tirer vers le haut, au risque d’arracher le connecteur carte mère

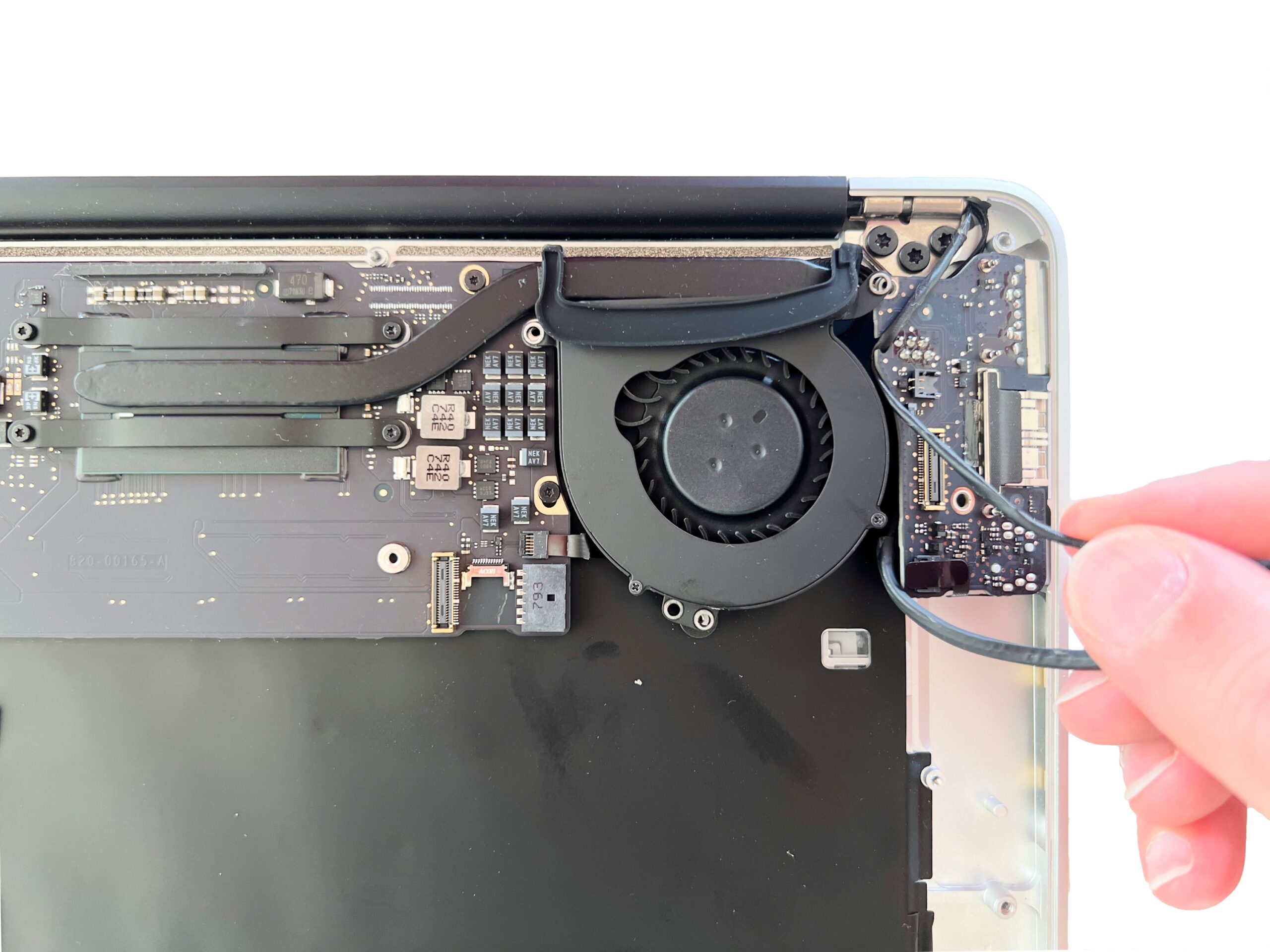

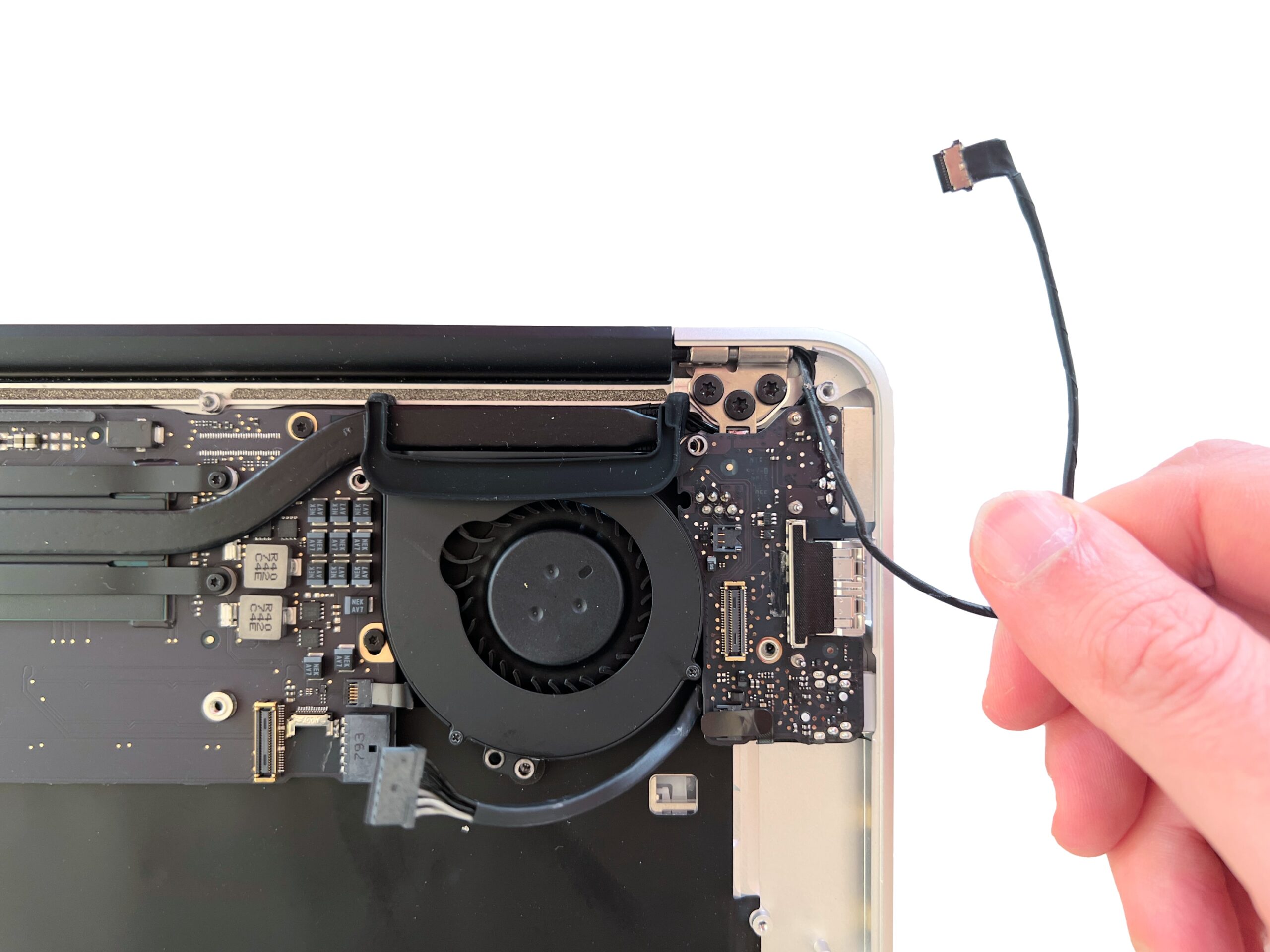

16. Libérer le câble écran
Soulever la carte Magsafe du MacBook Air afin de libérer complètement le câble de l’écran.
Le câble doit normalement venir facilement, sans résistance

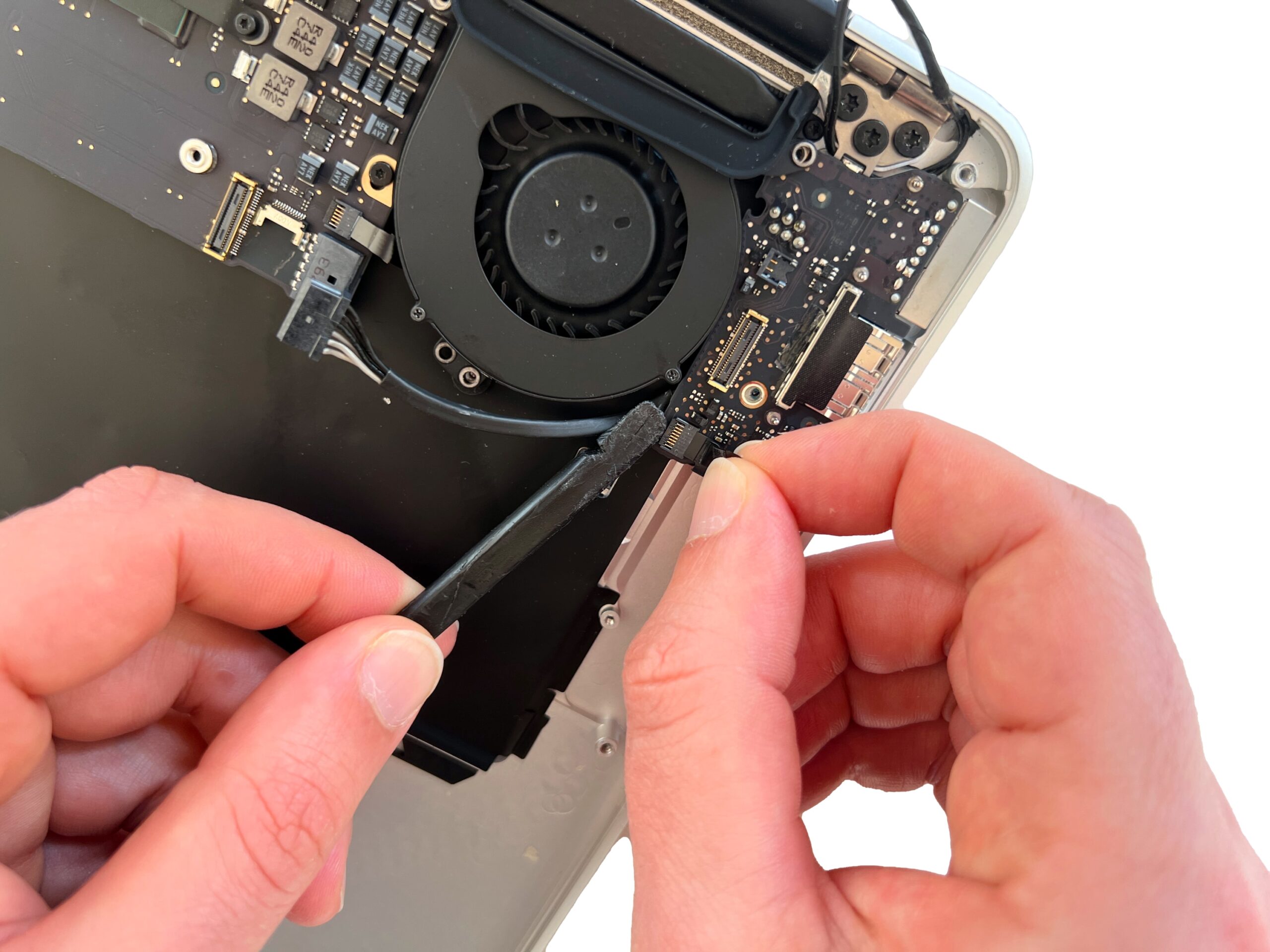

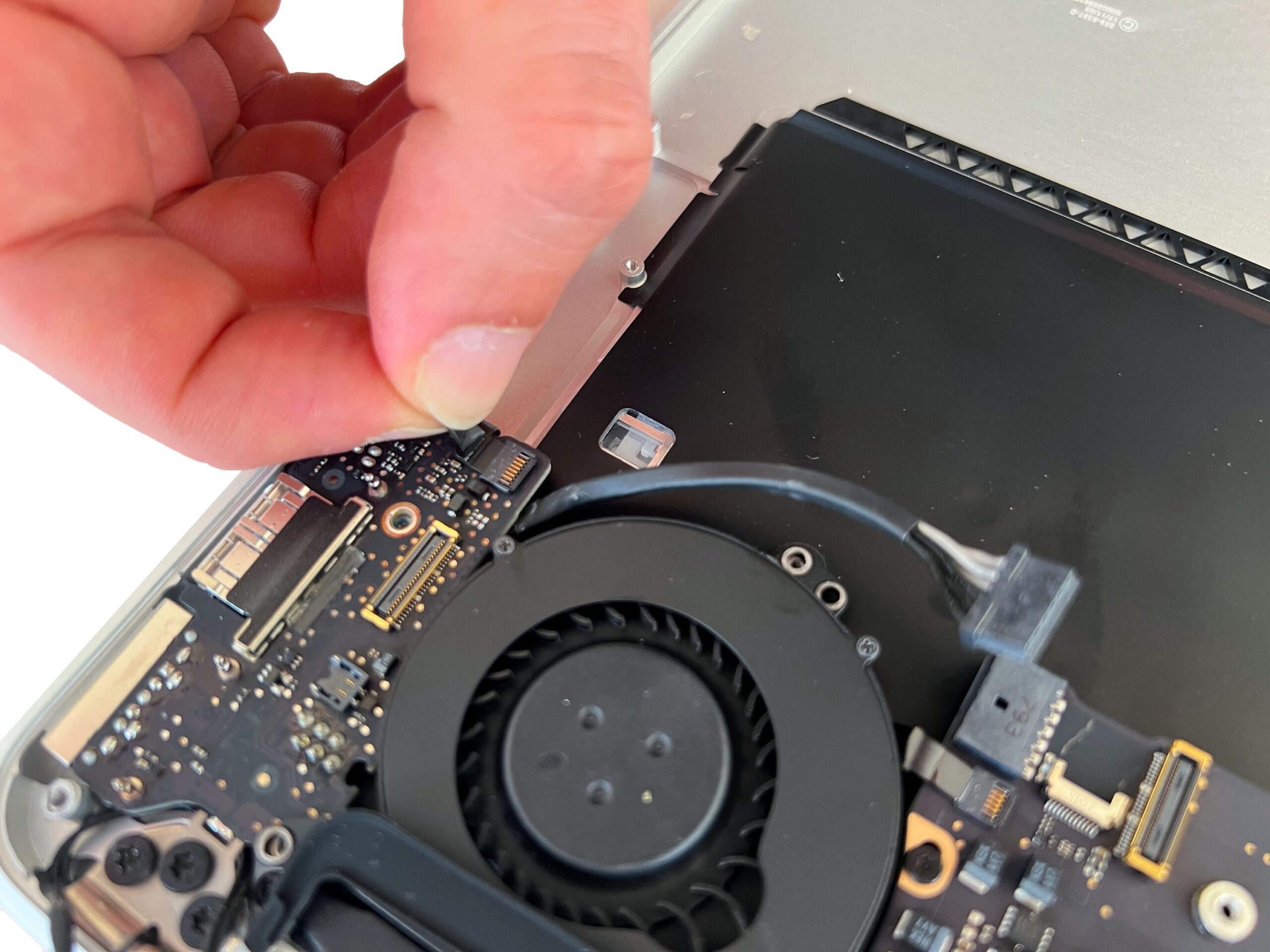

17. Déconnecter le microphone
Soulever le loquet connecteur de la nappe microphone afin de libérer celle-ci, puis tirer doucement sur la nappe pour la retirer.
⚠️ Attention, ces loquets sont extrêmement fragiles, procéder avec la plus grande précaution et refermer le loquet une fois la nappe déconnectée

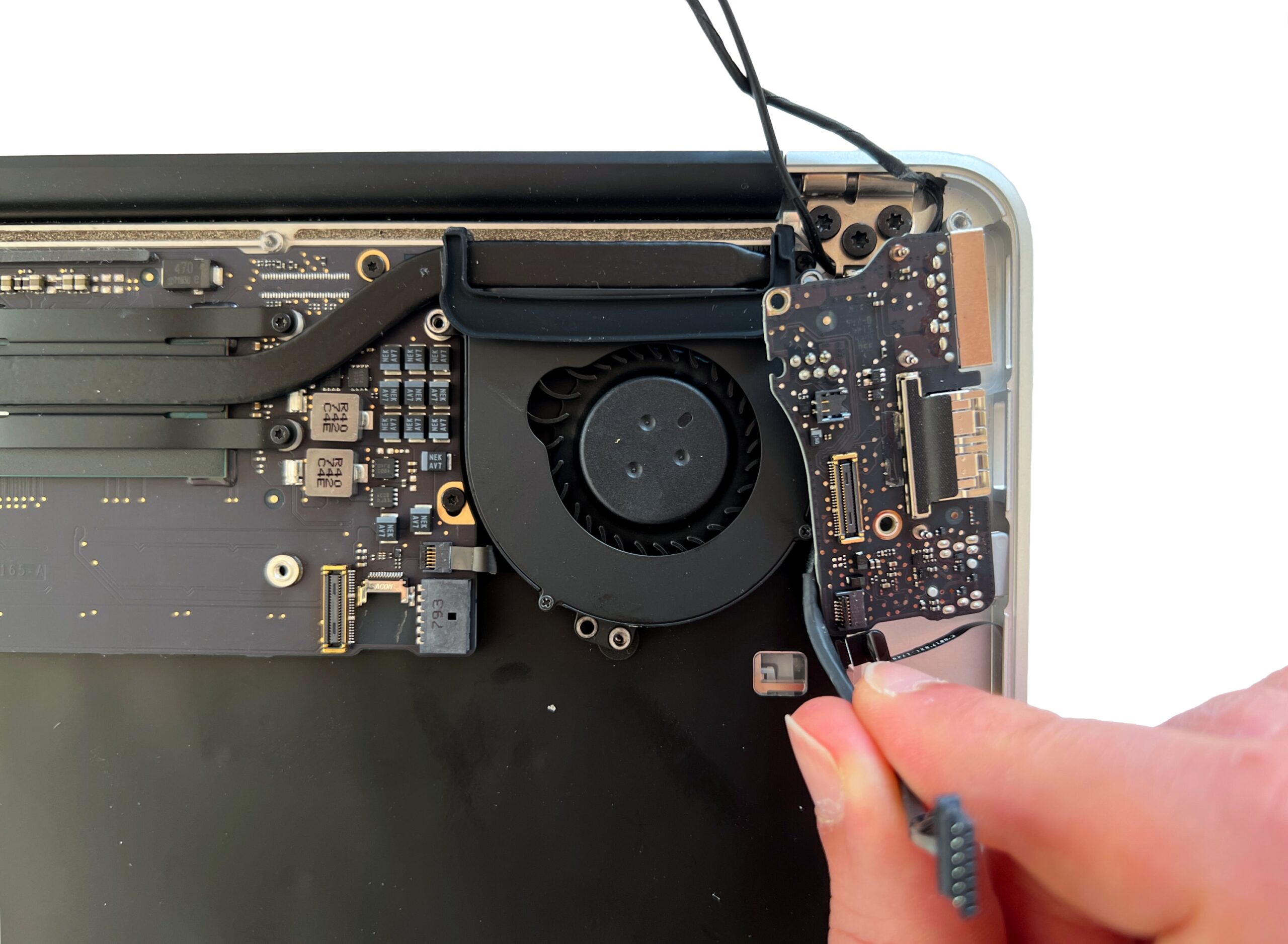

18. Démonter la carte Magsafe
Maintenant que la carte Magsafe est complètement déconnectée du reste du MacBook Air, retirer celle-ci.
La carte doit venir facilement, sinon vérifier qu’il ne reste pas un connecteur ou une vis
19. Déconnecter le ventilateur
Soulever le loquet connecteur de la nappe du ventilateur afin de libérer celle-ci, puis tirer doucement sur la nappe pour la retirer.
⚠️ Attention, ces loquets sont extrêmement fragiles, procéder avec la plus grande précaution et refermer le loquet une fois la nappe déconnectée

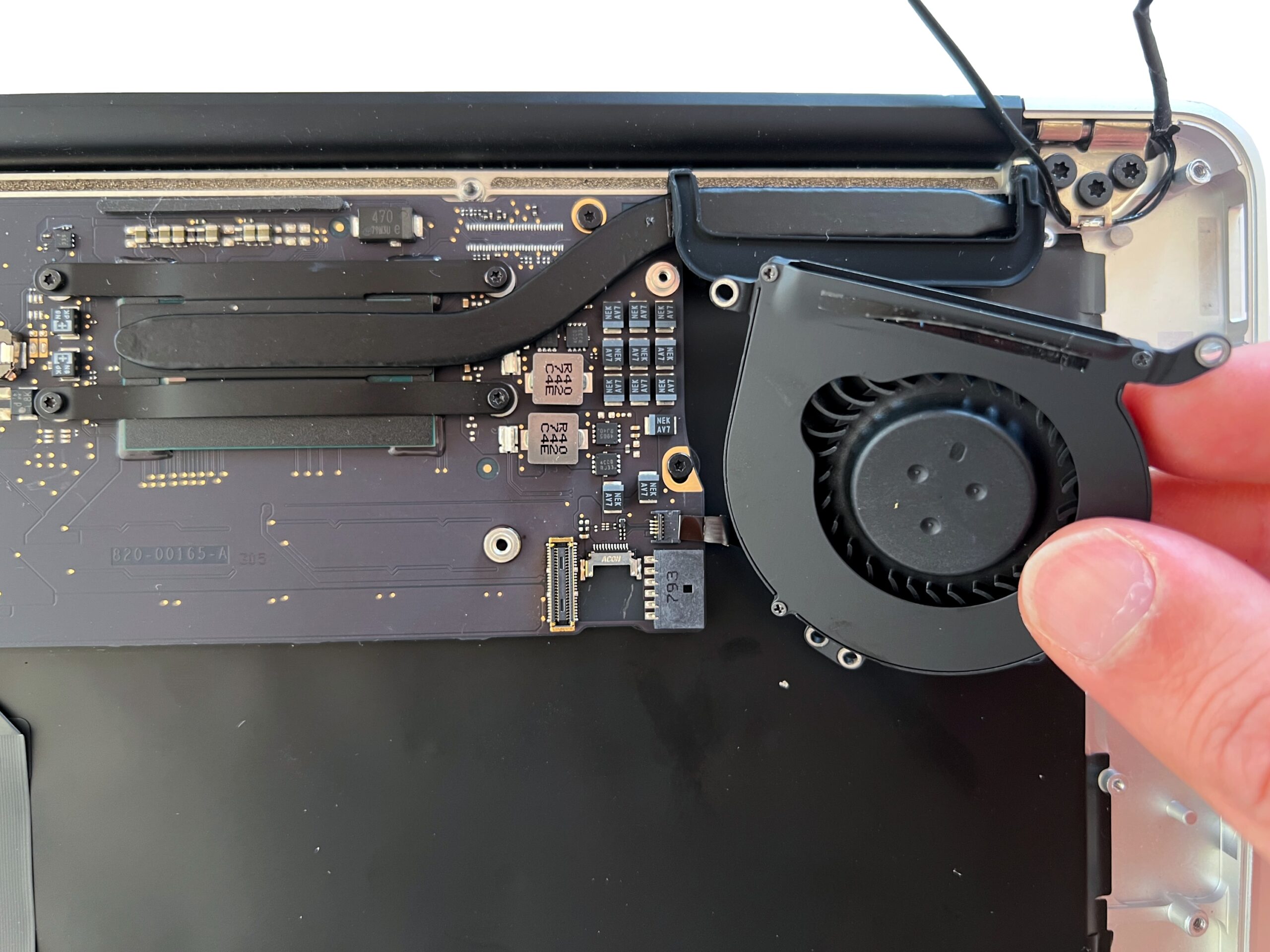

20. Démonter le ventilateur
Le ventilateur du MacBook Air doit désormais être libre de toute vis et connecteur.
Retirer le ventilateur, il doit venir très facilement

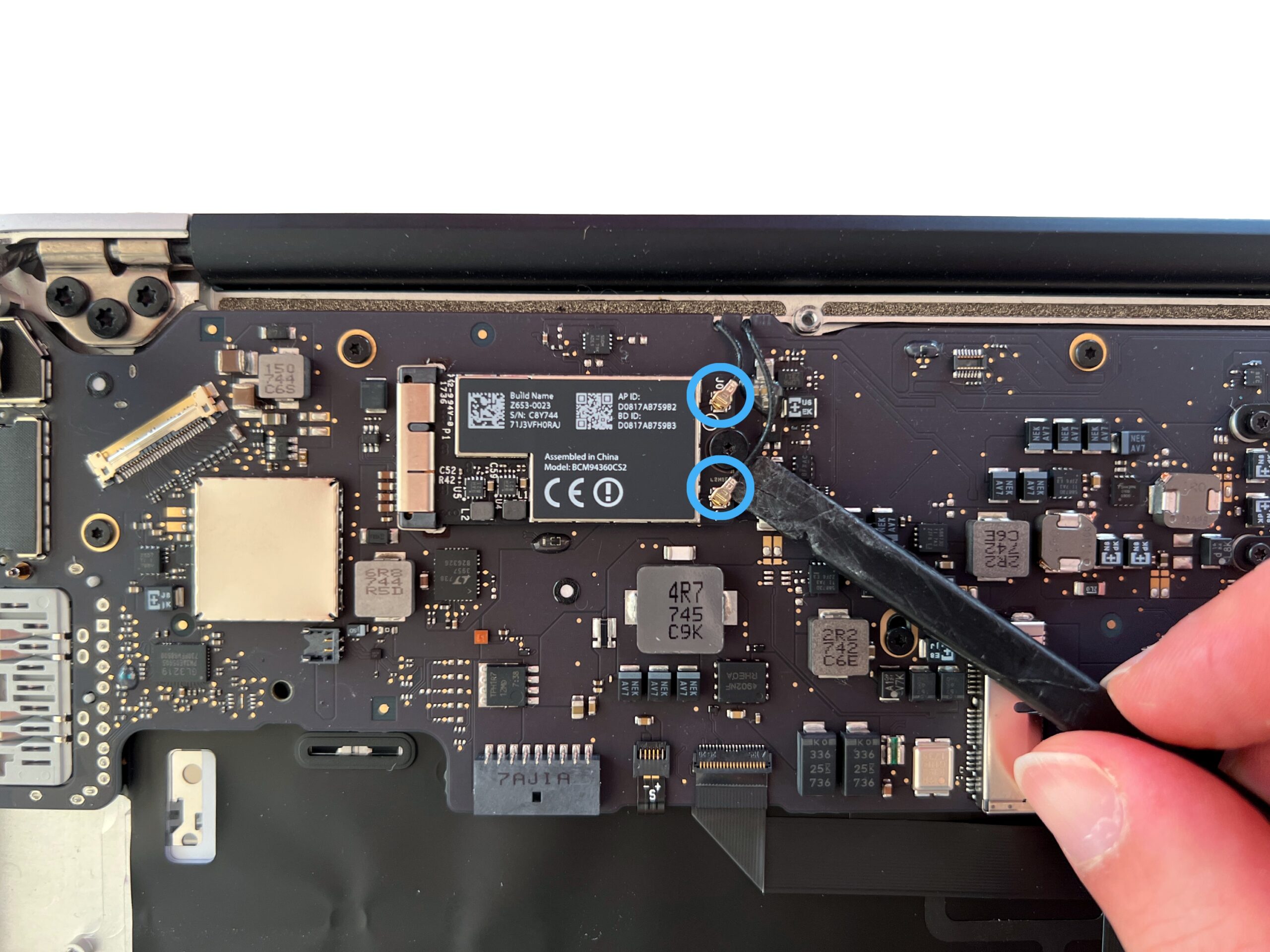

21. Déconnecter les câbles Airport
Utiliser un outil en plastique pour déconnecter les deux nappes de l’antenne airport présent sur la carte

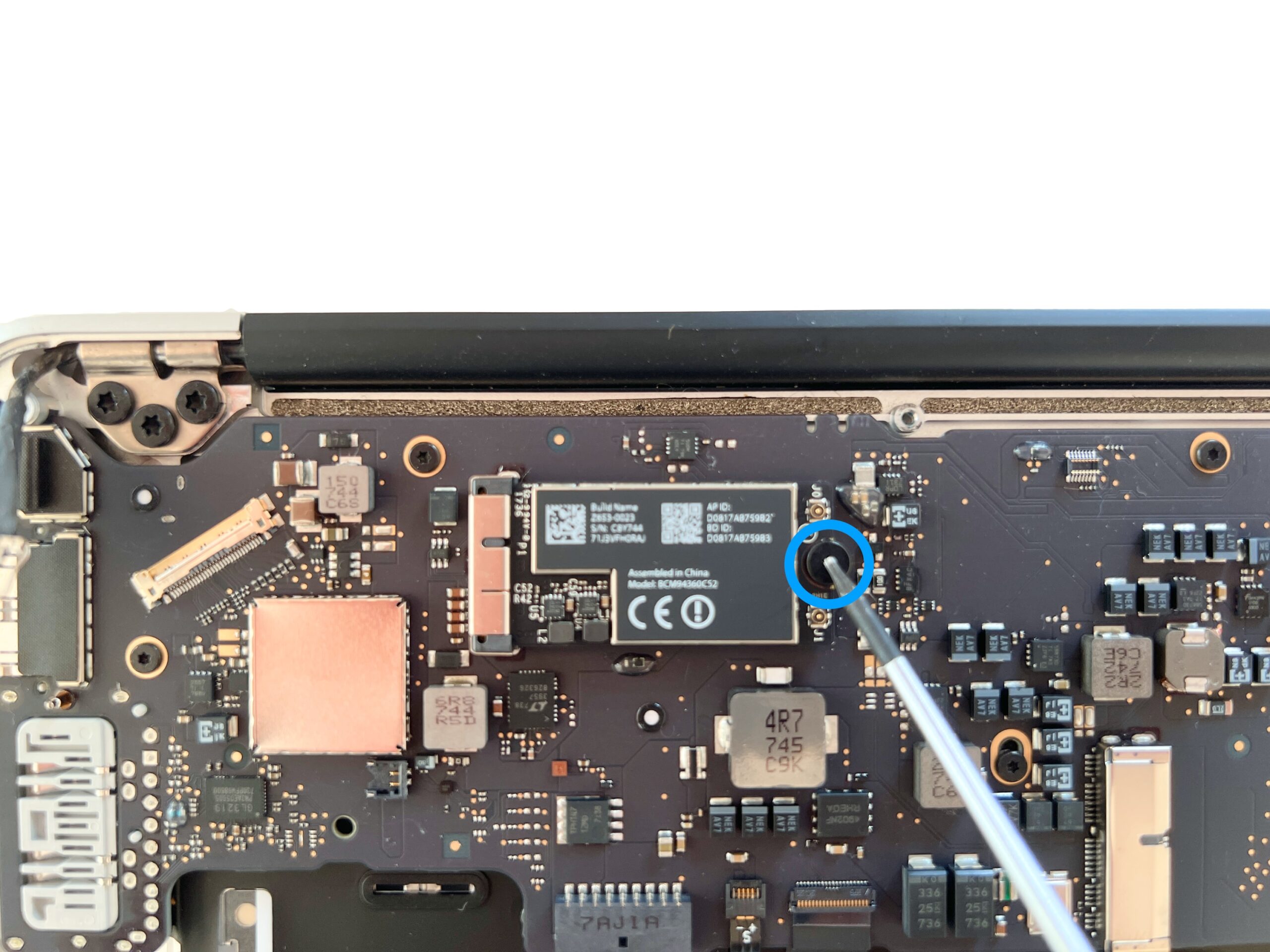

22. Dévisser la carte Airport
Retirer la vis Torx 5 qui maintient la carte Airport (WiFi et Bluetooth) du MacBook Air

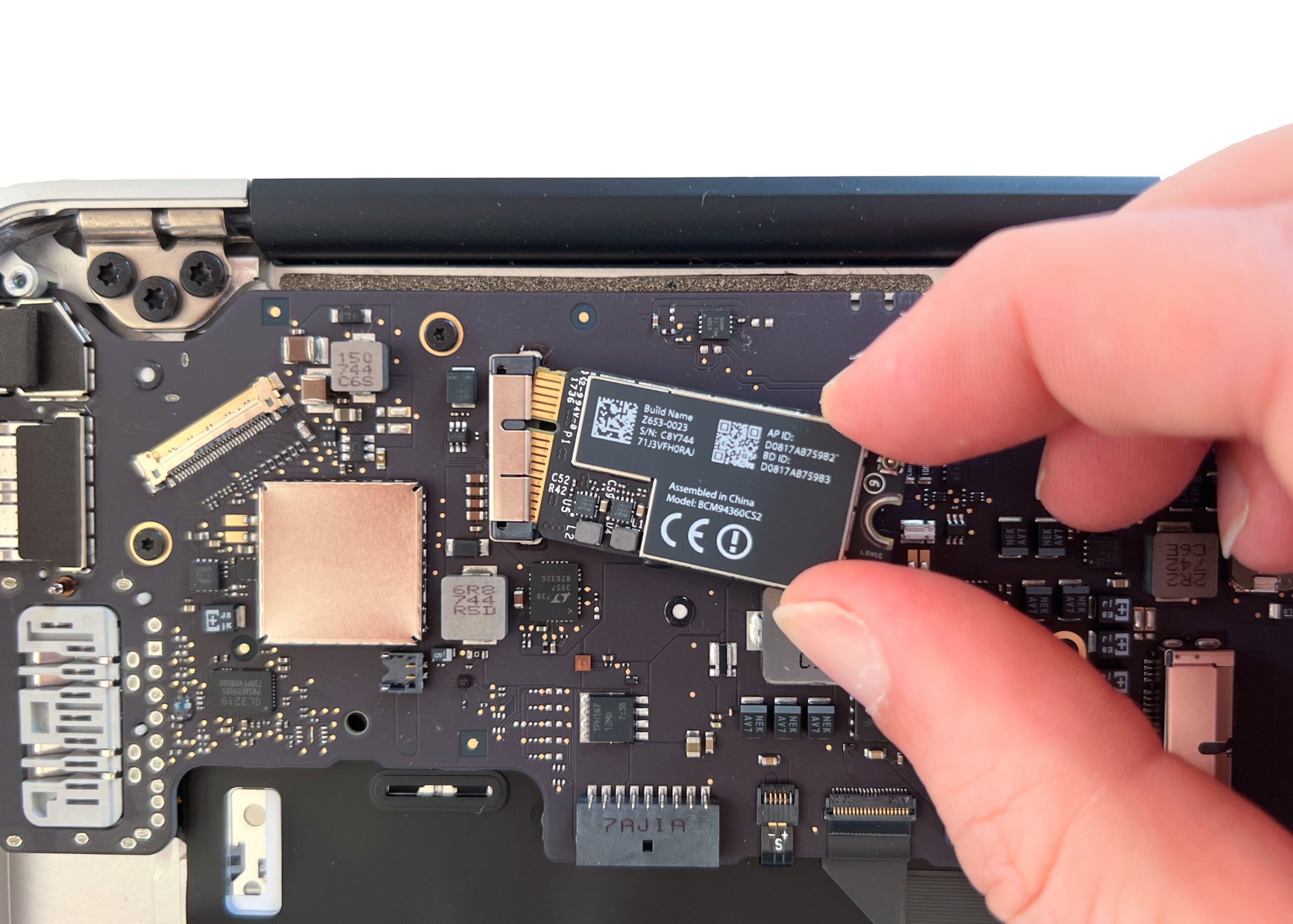

23. Démonter la carte Airport
Maintenant que la carte WiFi du MacBook Air est dévissée, retirer celle-ci en tirant délicatement.
La carte est souvent bien accrochée, tirer en faisant des mouvement de gauche à droite, sans jamais tirer vers le haut

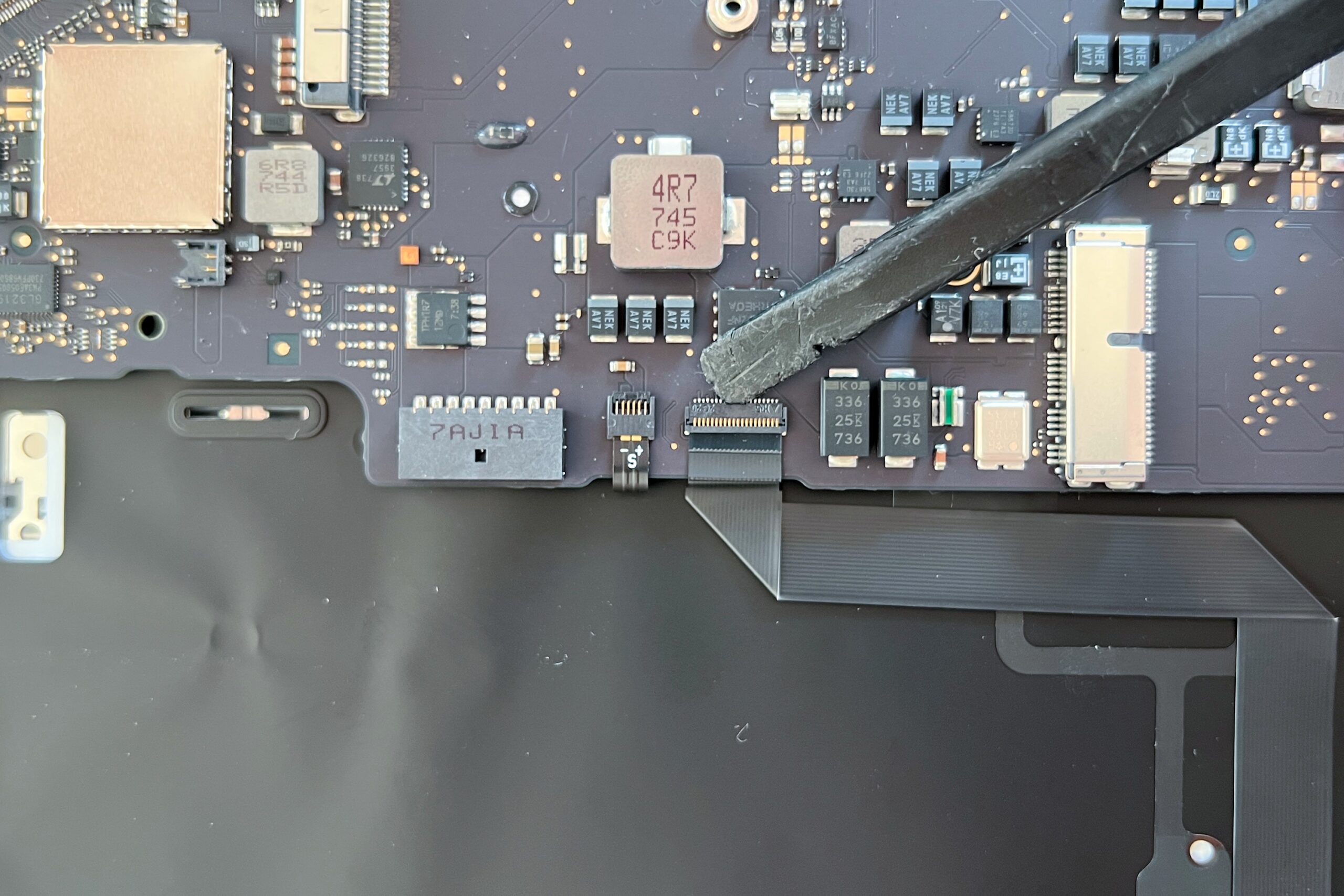

24. Déconnecter la nappe trackpad
Déconnecter la nappe du pavé tactile branchée sur la carte mère
⚠️ Attention, ces loquets sont extrêmement fragiles, procéder avec la plus grande précaution et refermer le loquet une fois la nappe déconnectée

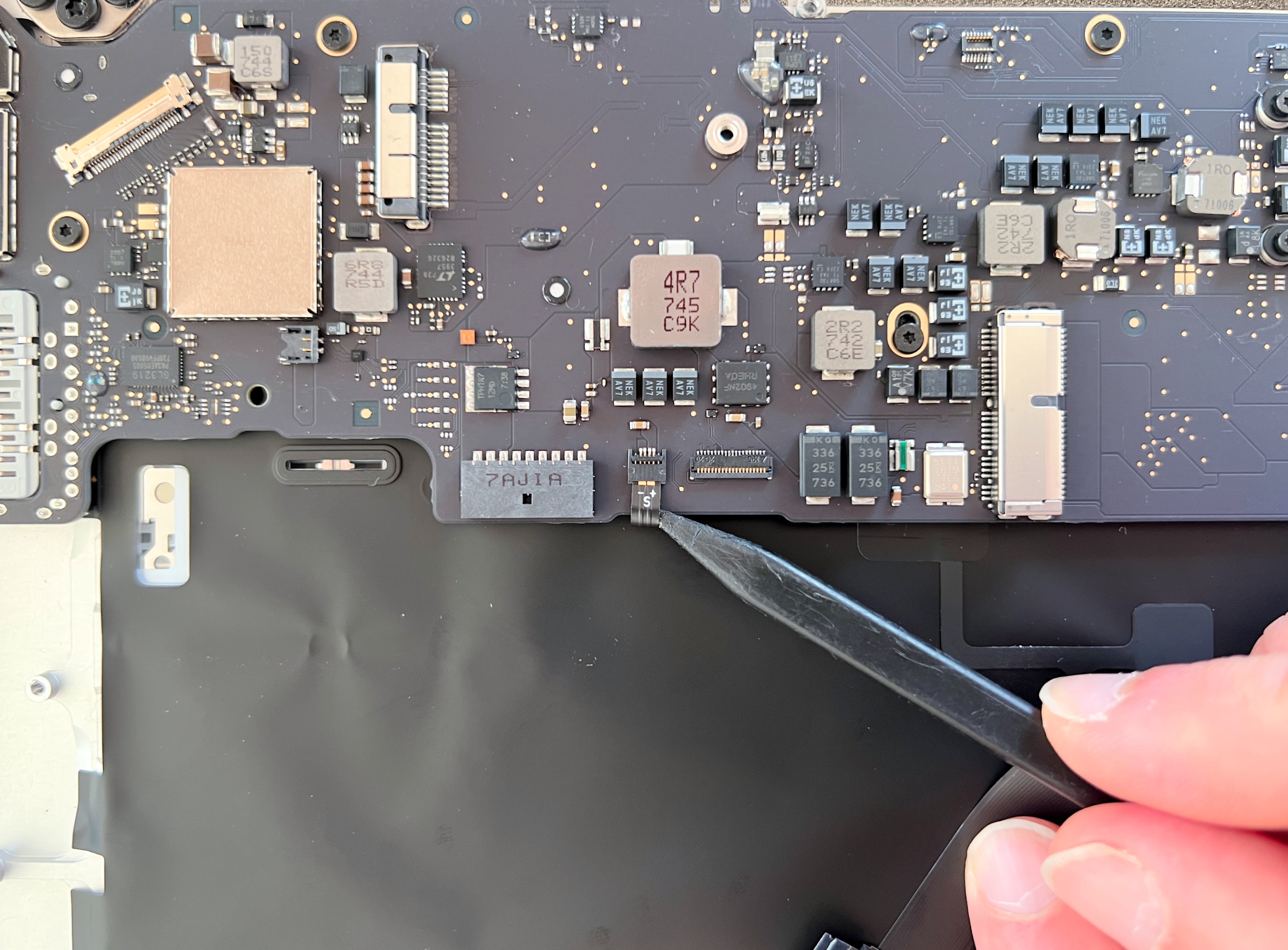

25. Déconnecter la nappe du rétro-éclairage
Utiliser un outil en plastique pour déconnecter la nappe du rétro-éclairage du MacBook Air
⚠️ Attention, ces loquets sont extrêmement fragiles, procéder avec la plus grande précaution et refermer le loquet une fois la nappe déconnectée

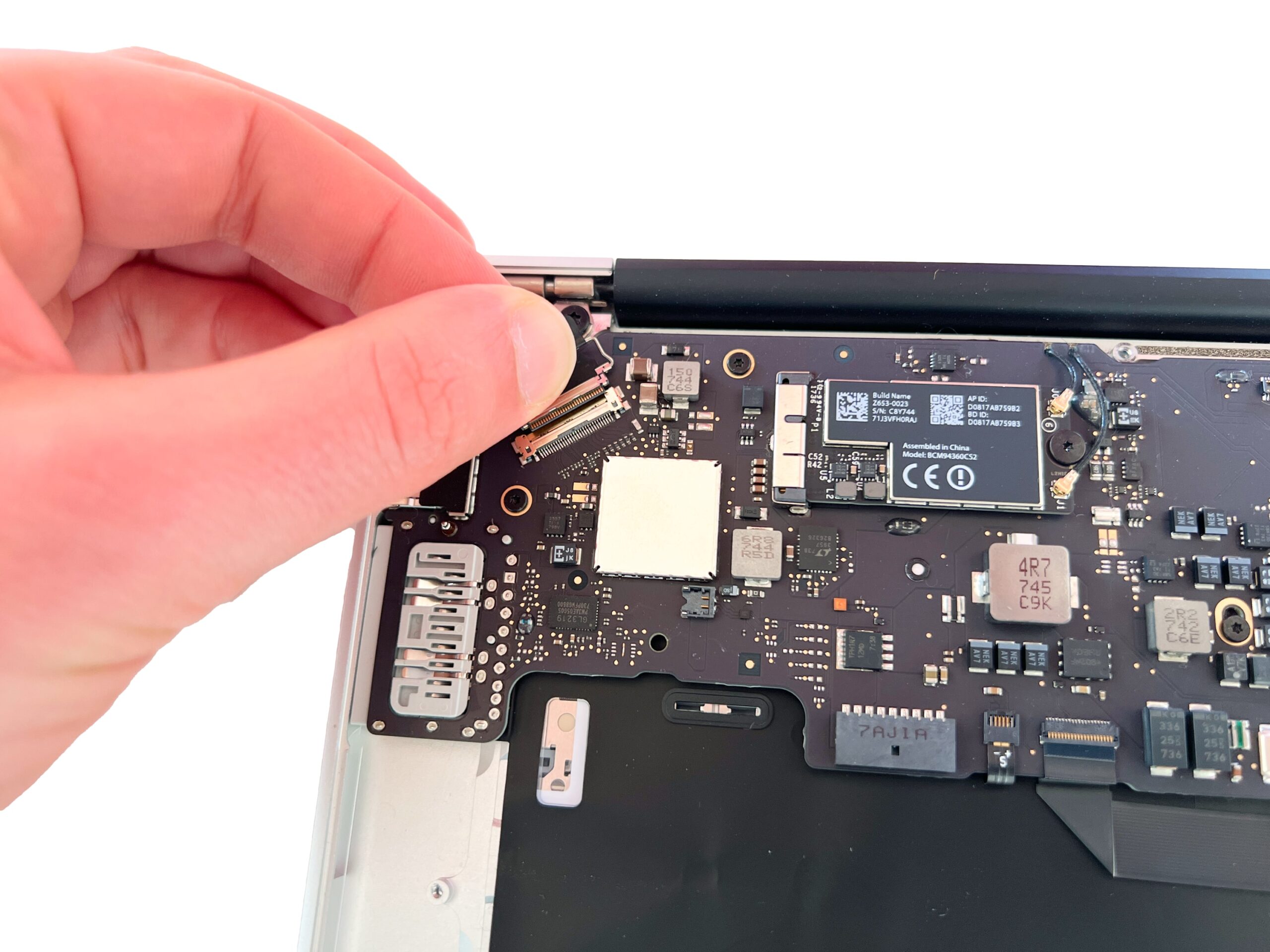

26. Déconnecter la nappe gauche de l'écran
Soulever le loquet en métal maintenant la nappe en place et tirer délicatement sur la nappe afin de retirer celle-ci

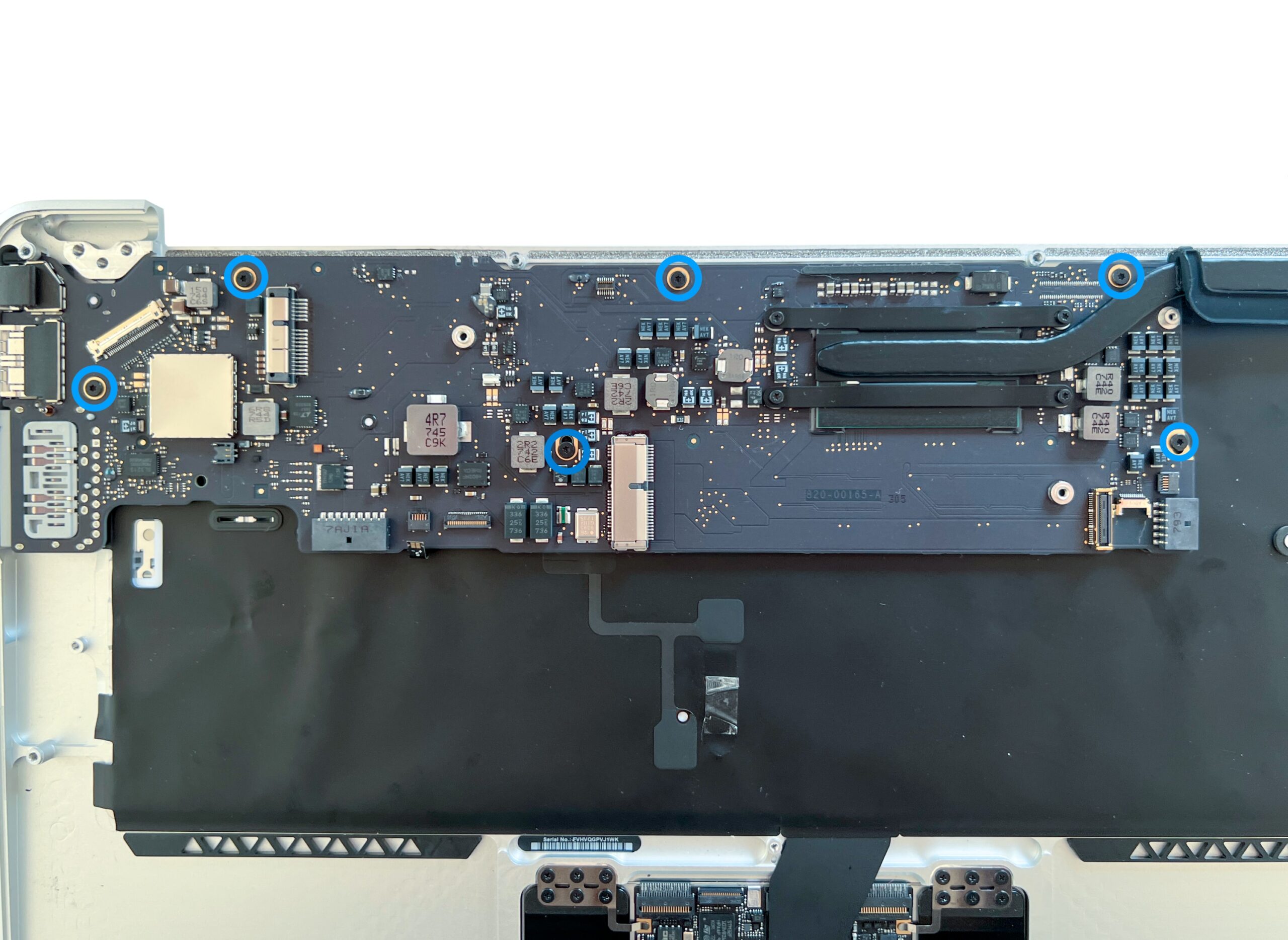

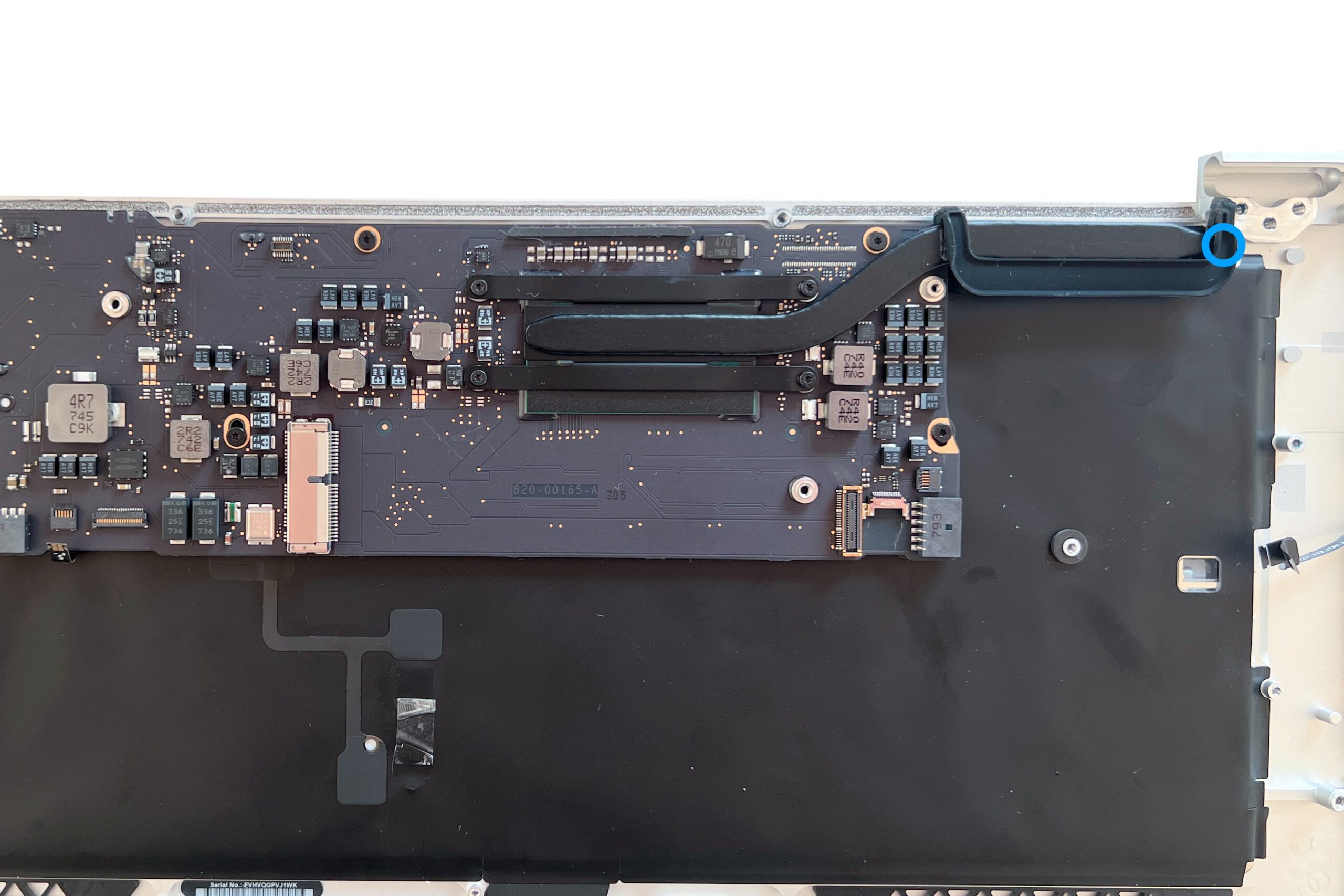

27. Dévisser la carte mère
Retirer les 6 vis Torx T5 qui maintiennent la carte mère du MacBook Air en place.
Puis retirer le cache en caoutchouc du ventilateur et la vis Torx T5 située au bout du dissipateur de chaleur

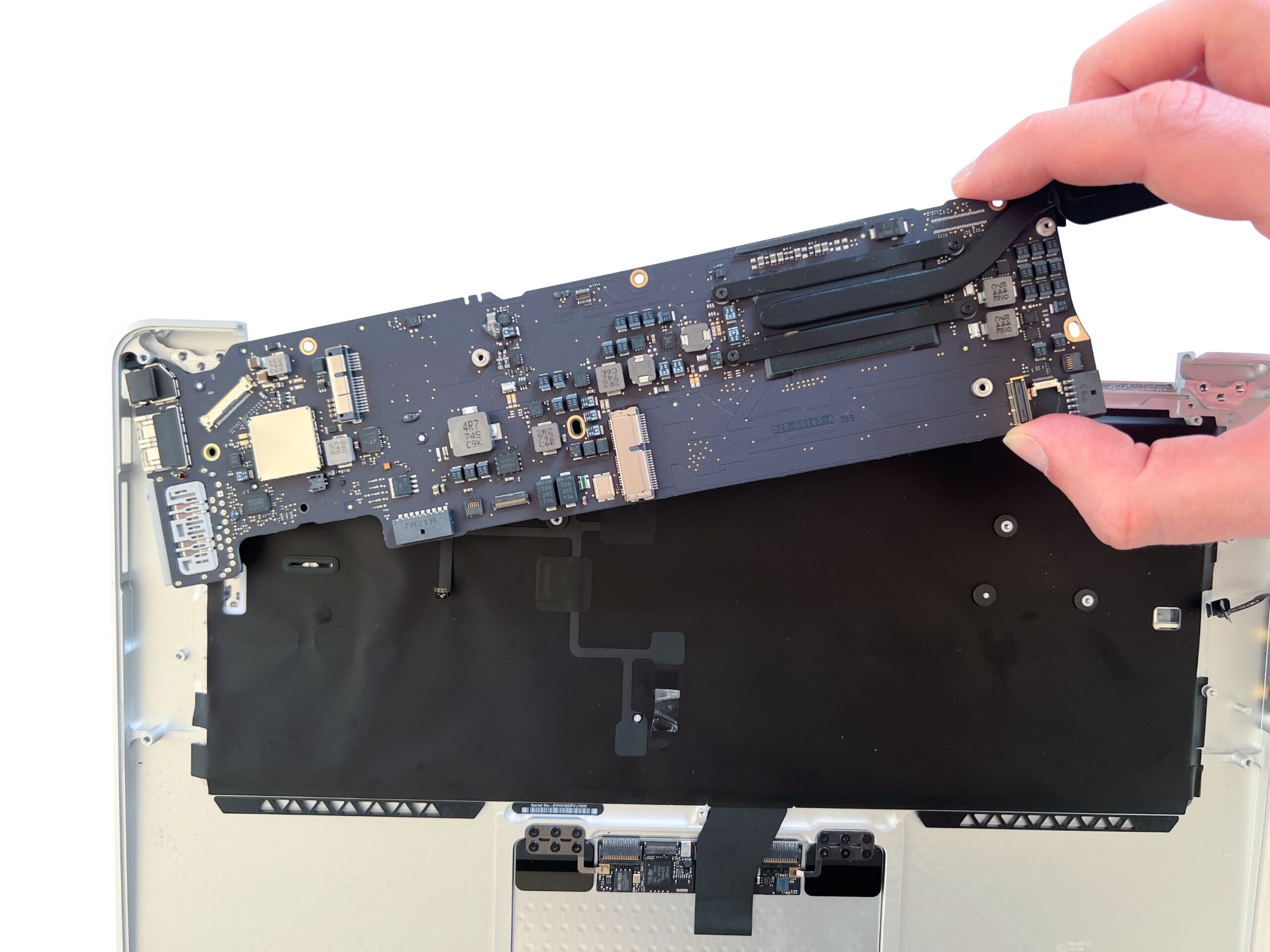

28. Démonter la carte mère
Vous pouvez désormais démonter la carte mère du reste du MacBook Air.
La carte doit venir très facilement mais il est préférable d’agir avec précaution.
Déposer la carte mère dans une pochette antistatique le temps de votre réparation

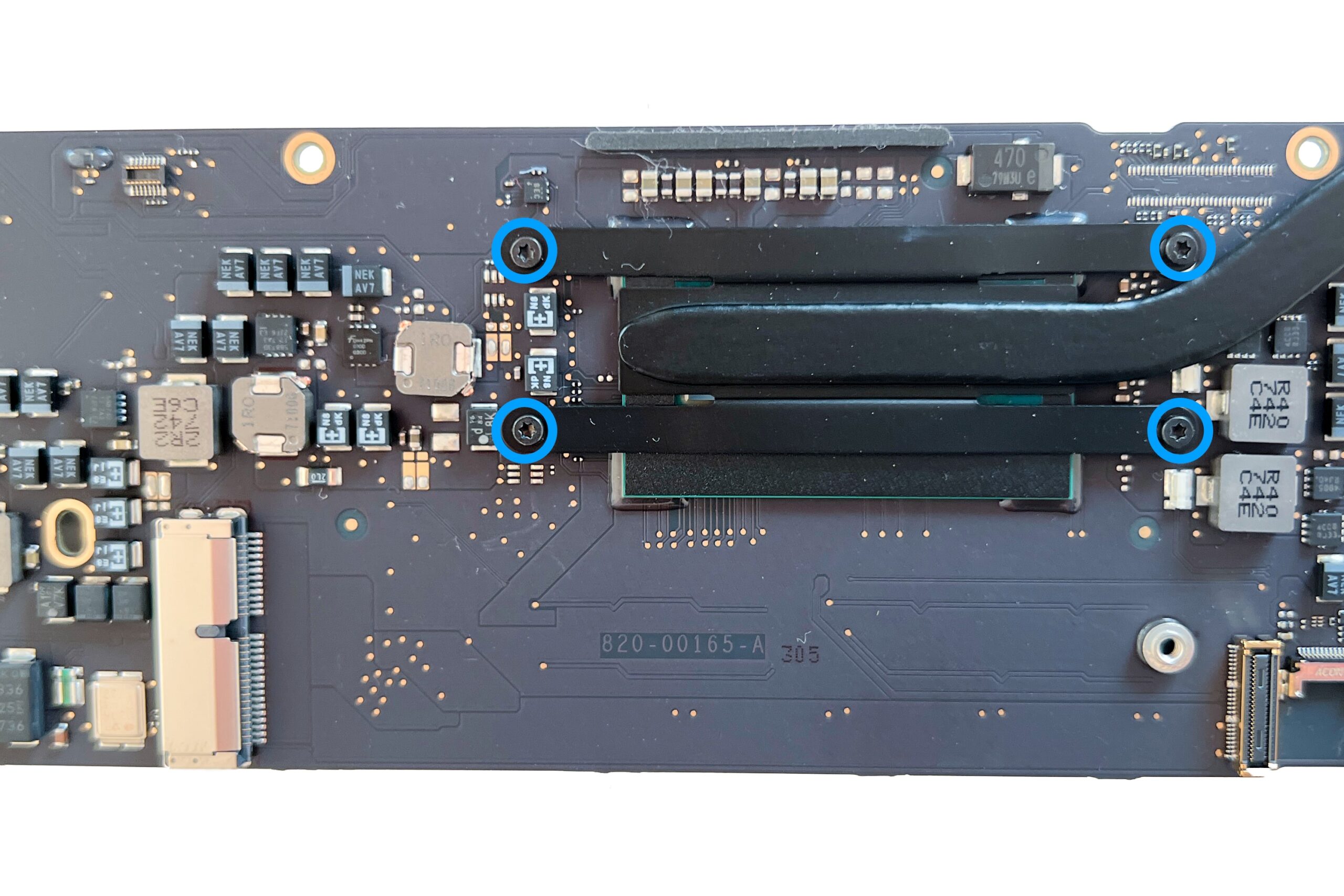

29. Dévisser le dissipateur de chaleur
Retirer les 4 vis Torx T5 qui maintiennent le radiateur / dissipateur du MacBook Air en place

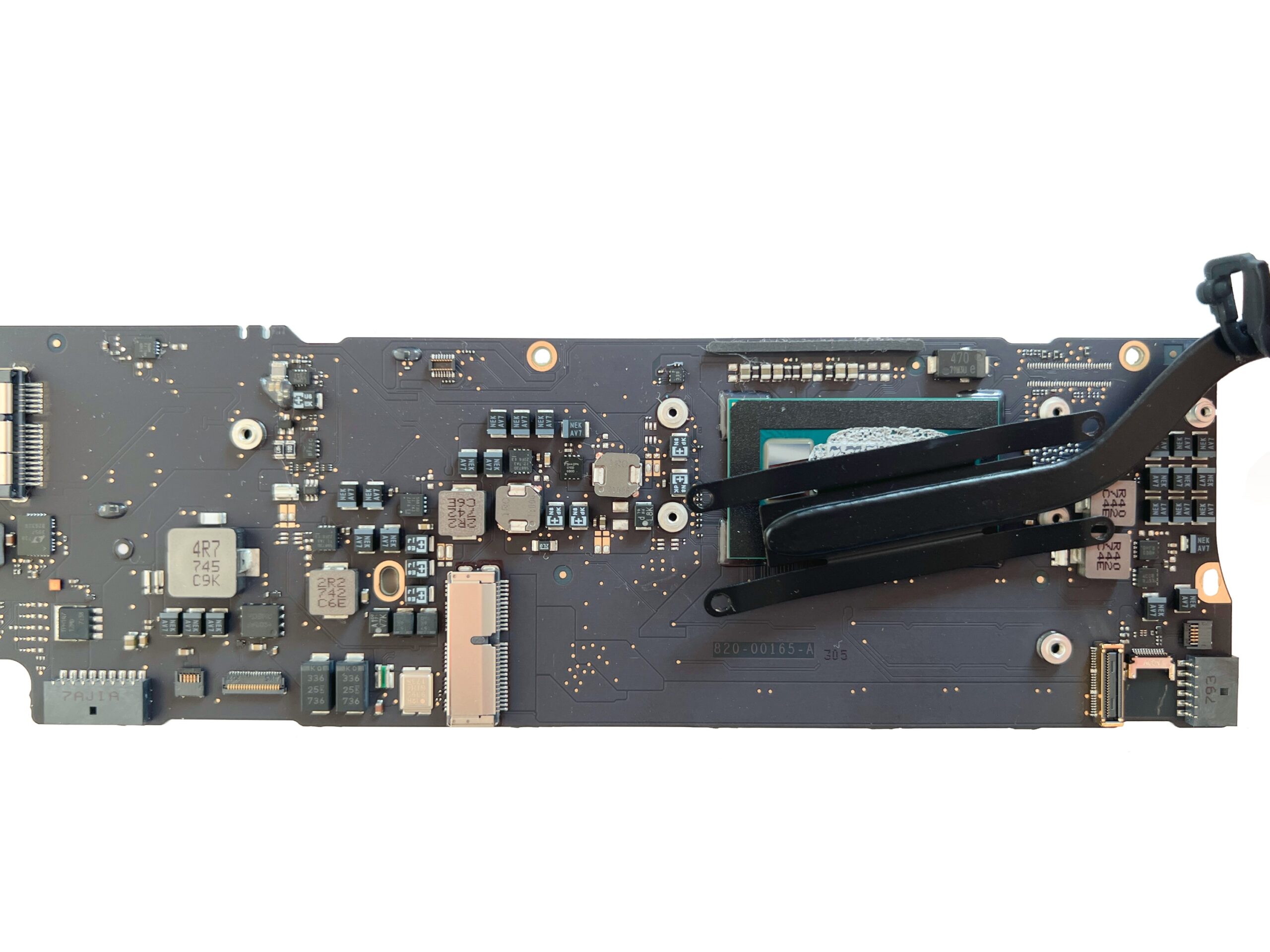

30. Démonter le dissipateur de chaleur
Le radiateur doit désormais pouvoir être retiré facilement de la carte mère
💡 Si vous prévoyez de remonter un radiateur sur votre carte mère, pensez à nettoyer la pate thermique existante à la remplacer par une nouvelle
